【已刪除】一、圖一中，R
1
= R
3
= 10 kΩ、R
2
= R
4
= 1 MΩ。若運算放大器之輸入偏移電壓（Input Offset Voltage）V
OS
= 4 mV、輸入偏壓電流（Input Bias Current）I
B
= 0.3 μA、輸入 偏移電流（Input Offset Current）I
OS
= 50 nA，試求輸出最差（最大）之直流偏移電 壓（DC Offset Voltage）。（20 分）
(1) 圖二中所有電晶體皆匹配（Matched）且電流增益皆為β，試求 I
O1
、I
O2
與 I
REF
之 關係。（10 分）
(2) 若 I
REF
= 7 mA，請仿照圖二之作法設計出可以同時輸出 1 mA、2 mA 與 4 mA 之 電路。若β = 50，則該三組輸出電流之實際大小為何？（10 分）
(1)回授因子（Feedback Factor）β。（10 分）
(2)閉迴路增益（Closed-Loop Gain）A
f
。（10 分）
(1) 請推導其轉換函數 V
o
(s) / V
i
(s)。（12 分）
(2)說明如何安排 Z
1
~ Z
4
讓此電路變成高通濾波器。（8 分）

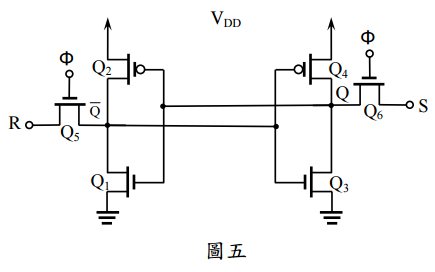

【已刪除】五、圖五中代表脈鐘訊號，請說明此數位電路之功能（6 分），並解釋其運作原理（14 分）。
