103年 - 103 地方政府特種考試_四等_建築工程：建築圖學概要#32109

科目：建築圖學 | 年份：103年 | 選擇題數：0 | 申論題數：17

試卷資訊

所屬科目：建築圖學

選擇題 (0)

申論題 (17)

依據 CNS 建築製圖的標準，請照圖上，建築線為（1）色/土地界線為（2）色。

【已刪除】(二)依據 CNS 建築製圖的標準，

表示（3）。

【已刪除】(三)CNS 建築製圖的標準，消防設備中，

表示（4）。

【已刪除】(四)

為常用型鋼斷面，請問超高層大樓的主結構，會採用那一種？（5）。

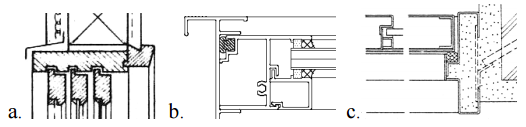

下列圖中有鋼製、木製、鋁製三種門窗詳圖。請問：a.為（6）門窗，

b.為（7）門窗，

【已刪除】c.為（8）門窗。

結構圖中，FB 為（9）

，F 為（10）。

(一)某基地各點高程如下測量圖，若 A=100，B=10，C=90，D=0，E=95，F=5，則基地周邊排水溝應該設在基地的東南西北那一側？（3 分）

(二)同下測量圖，若 A=100，B=90，C=50，D=40，E=10，F=0，則基地周邊排水溝應該設在基地東南西北那一側？（3 分）

【已刪除】(三)同下測量圖，若 A=100，B=80，C=15，D=5，E=90，F=70，則基地地形是下凹或上凸？（4 分）

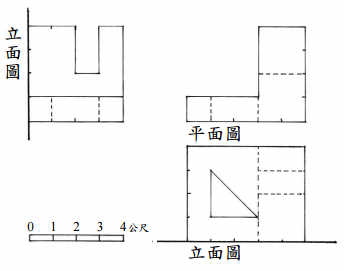

(一)請繪製 45°/45°等角透視圖（軸側圖/Isometric drawing），1/100。（10 分）

【已刪除】(二)該建物若為水泥澆灌，則水泥共需多少立方公尺？（5 分）

(一)樓梯欄杆扶手做法 2 種。

(二)屋頂女兒牆收邊做法（含防水隔熱）2 種，1/10。

五、請繪製屋頂方形 RC 蓄水池一座，水容量 4 立方米，如下：（35 分）平面（1/30）、主要剖面（1/30），含防水、爬梯、人孔及蓋、說明等。建築形式、RC 厚度與內部鋼筋概況等均需合理。
