103年 - 103 鐵路特種考試_高員三級_土木工程：結構學#32401

科目：結構學 | 年份：103年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

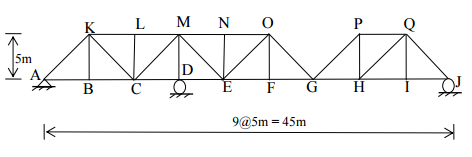

【已刪除】一、請繪所示桁架結構支承 A, D, J 之垂直反力與桿件 EO, FO, EF 桿件力之影響線。向下單位力 1 kN 在 A 至 J 移動。各節點皆為鉸接。（25 分）

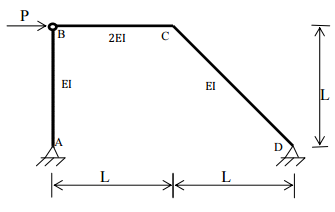

【已刪除】二、所示剛架結構 A、D 為鉸支承，B 點為鉸接。在 B 點施加水平載重 P，如圖所示。各桿件之 E 均相同。桿件 AB、CD 面積慣性矩為 I，桿件 BC 則為 2I。請推算支承 A 之轉角。方法不拘。（25 分）

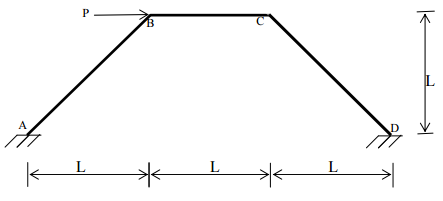

【已刪除】三、所示剛架結構 A、D 為固接支承，如圖所示。各桿件 EI 為定值。請以傾角位移法（Slope-deflection method）分析各桿件端點彎矩，使用其他方法不予給分。建議考慮為反對稱載重型態，忽略桿件軸向變形。（25 分）

【已刪除】四、所示剛架結構 A 為固接支承，C 點為滾支承。BC 桿件承受均佈載重 w=1.2 kN/m，如圖所示。各桿件之 E 均相同。桿件 AB 面積慣性矩為 I，桿件 BC 則為 2I。請以彎矩分配法分析各桿件端點彎矩。使用其他方法不予給分。（25 分）
