103年 - 103 高等考試_三級_土木工程、結構工程、水利工程：土壤力學（包括基礎工程）#43188

科目：土壤力學 | 年份：103年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：土壤力學

選擇題 (0)

申論題 (4)

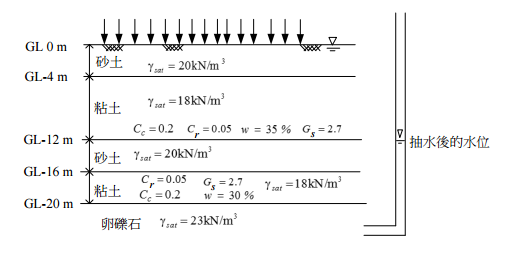

【已刪除】一、如下圖所示之沖積土地層剖面圖。從地質形成的歷史推論，第二層粘土和第四層粘土的性質相似；第一層砂土和第三層砂土的性質相似。地下水位位於地表面，各土層的水壓力處於靜態水壓狀態（hydrostatic condition），且均處於正常壓密狀態。圖中的符號如下：sat 代表飽和單位重，w 表含水量，Gs 代表土粒比重，Cc 代表壓縮性係數，Cr 代表回脹係數。由於民生用水的需要，曾經長期抽取 GL-20 m 下方卵礫石層的地下水，致使卵礫石層的地下水位降至 GL-12 m，並且維持在這個水位相當長的時間；現地觀測顯示，GL-16 m 上方的水位仍然不變，也就是仍然在地表面。後來政策改變，不能再抽取卵礫石層的地下水，地下水因而再度上升至地表面。今取 8 m 處的粘土進行系列的三軸壓縮試驗，得到三組土壤強度參數如下：三軸不壓密不排水（UU）試驗，c =16.2 kPa, φ=0；三軸壓密不排水（CU）試驗，c =0, φ=15^o，三軸壓密排水（CD）試驗，c’ =0,φ' =30^o。試利用這些試驗資料，估計 GL-18 m 處土壤的不排水剪力強度？（25 分）

二、地層剖面同上題。在卵礫石層地下水水位回升至地表面後，地表上又承受一超荷重（surcharge）100 kPa。計算超荷重產生之最終沈陷量為多少？（25 分）

【已刪除】三、如下圖所示之擋水版樁，由於版樁前、後之水位不同，土壤將產生滲流。假設水從上游沿著路徑 abcdef 往下游的請回答下列問題： 10 分） (1)滲流行為屬於單向度（ one dimensional）。(2)在假設滲流行為為單向度時，計算作用於版

上a,b,c,d,e,f 六個位置的孔隙水壓力。（15 分）

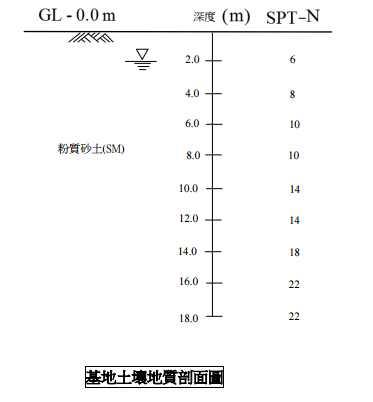

【已刪除】四、下圖為某建築基地的地質剖面圖及 SPT-N 值。地下水位位於地表面下 2 公尺，地下水位上方土壤之濕土單位重為 18 kN/m³，地下水位下方之飽和單位重為 22 kN/m³。依照「臺灣地區震區劃分圖」，本基地位於地震乙區。今擬在此基地建造一棟五層樓的住宅公寓。試利用簡化法（Seed 簡易經驗法之相關圖表如附表）計算基地土壤抵抗液化能力的安全係數（註：若認為條件不夠，或不記得某些參數值，可自行假設合適的數值）？（25 分）
