103年 - 103 高等考試_三級_機械工程：機械設計#29188

科目：機械設計 | 年份：103年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (11)

(1)摩擦功率。（14 分）

(2)桿臂長 a=？（6 分）

(1)試以最大剪應力理論求安全係數 N_fs。（6 分）

(2)試以 von Mises-Hencky 理論，求安全係數 N_fs。（7 分）

(3)若板料為 Class 25 的鑄鐵做成（抗壓強度σ_uc =-7000 kg/cm² ，抗拉強度 σ_ut=1750 kg/cm²），求安全係數 N_fs。（7 分）

(1)有效挽力（Effective force）。

(2)緊邊拉力。

(3)鬆邊拉力。

(4)最大有效圓周力（不考慮離心力）。

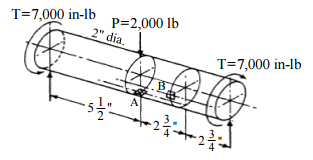

【已刪除】四、圖中的軸承（Bearing）受到如圖示的穩定負荷，而且不旋轉。請於 A 點元素中，繪製顯示其應力狀態的立方塊，並使用莫爾圓計算該位置的主應力。（10 分請於 B 點元素中，繪製顯示其應力狀態的立方塊，並使用莫爾圓計算該位置的主應力。（10 分）（請將位置的橫向剪應力效應納入計算。）

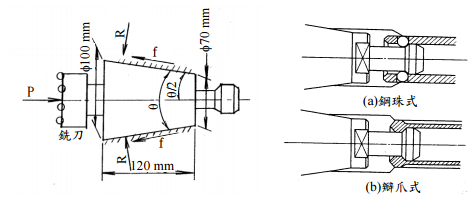

【已刪除】五、圖中為一綜合切削中心機（Machining center）之銑刀軸（Spindle），刀軸表面插入主軸頭錐孔後承受之面壓（Face pressure）為 4 kg/cm²，刀軸與錐孔間之摩擦係數為 μ =0.25，試問抓刀力應為多少 kg（可畫自由體圖來幫助解答）？（15 分）另外常用於綜合切削中心機之公制銑刀軸，其代號種類主要有那些？（5 分）
