104年 - 104 交通事業公路升資考試_員級晉高員級_技術類（選試結構學）：結構學#32081

科目：結構學 | 年份：104年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

【已刪除】一、如下圖所示之公路桁架橋，車輛行走於桁架橋之上弦構材（A~E），設計時考量一輛雙輪軸貨車（如圖示）自右至左通過橋面，試求貨車通過時，支承 F 與支承 H 之絕對最大垂直向反力，以及桿件 BG 之絕對最大軸力。（25 分）

【已刪除】二、如下圖所示之梁結構，B 點為滾支承（Roller support），E 點為固定支承（Fixed support），梁中 D 點為鉸接點，假設全梁撓曲剛度均為 EI。試求圖示載重下，鉸接 D 點垂直變位以及其左側與右側之轉角（斜率）。（25 分）

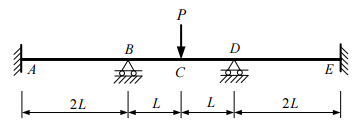

【已刪除】三、如下圖所示之連續梁，A 點與 E 點為固定支承（Fixed support），B 點與 D 點為滾支承（Roller support），假設全梁撓曲剛度均為 EI。試求圖示載重下，支承 A 與支承 E 所有反力，並繪製連續梁之變形圖。（25 分）

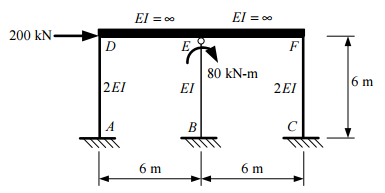

【已刪除】四、如下圖所示之剛架結構，A 點、B 點與 C 點為固定支承（Fixed support），結構中 D 點與 F 點為剛接節點，構件 DEF 為剛性連續梁，亦即 EI = ∞，構件 BE 於 E 端點為鉸接點，並承載 80 kN-m 彎矩，另有 200 kN 水平力作用於 D 點，構件 AD 與構件 CF 之撓曲剛度為 2EI；構件 BE 之撓曲剛度為 EI，忽略構件軸向變形。試繪製載重下，剛架之軸力圖、剪力圖與彎矩圖。（25 分）
