104年 - 104 公務升官等考試_薦任_醫學工程：醫用電子學#39661

科目：醫用電子學 | 年份：104年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：醫用電子學

選擇題 (0)

申論題 (4)

一、請畫出一個典型的單導程心電圖（ECG）波形，標示出其中的特徵波形，並解釋各個特徵波形和心臟運作功能的關係。（25 分）

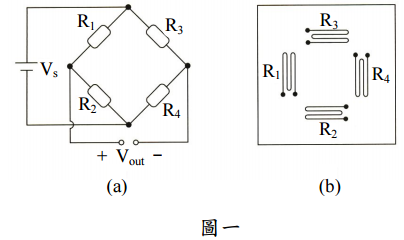

【已刪除】二、圖一(a)為一個醫療上常用的應變規電路，圖一(b)中四個電阻元件的電阻值在不受外力的情況下都一樣為 R，當受一外力作用，R₁ 和 R₄ 的電阻值變為 R-ΔR，R₂ 和 R₃ 的電阻值變為 R+ΔR，此時的輸出電壓 V_out =？（25 分）

【已刪除】三、在圖二的電路中，請以數學式描述輸出 v_out 和輸入 v_in 在不同頻率ω = 2πf 的關係（包括大小和相位）。圖二電路的功能為何？其截止頻率ω_3dB =？（25 分）

四、請列舉一個量測生理電信號（例如心電圖或腦電圖）的放大器和一般放大器，在電路的設計考量上有那些主要不同的地方（至少五點）（25 分）。
