112年 - 112 高等考試_三級_醫學工程：醫用電子學#115543

科目：醫用電子學 | 年份：112年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：醫用電子學

選擇題 (0)

申論題 (10)

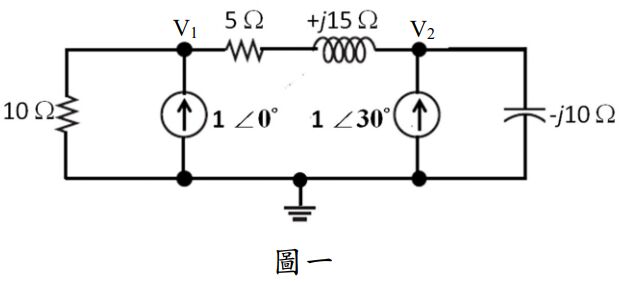

一、求解圖一所示的節點電壓V₁與V₂。（20分）

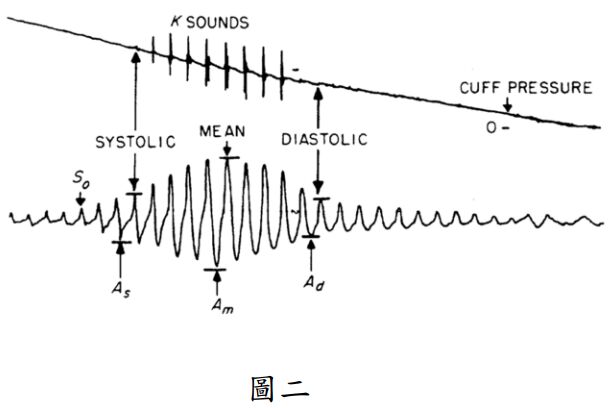

二、電子血壓計所得收縮壓（systolic）與舒張壓（diastolic）係由量測而得的平均動脈壓（mean）再經由經驗公式計算而得，該平均動脈壓係由如圖二所示之壓脈帶內壓力感測器所得之原始電訊號經電子電路訊號調理而得。試設計一電子電路精密量測該平均動脈壓，並說明其工作原理。（20分）

(一)試說明應變規（straingage）工作原理。（5分）

(二)試說明整個電路的工作原理。（15分）

(一)推導出電壓增益v_o/v_s的表達式。（4分）

(二)若v_s(t)=2sin(ωt)，繪製v₁(t)、v₂(t)和v_o(t)隨時間變化的輸出圖形。（12分）

(三)若運算放大器由±15V供電，並以±14V的輸出電壓箝制（clip），則在箝制閾值的v_o(t)峰值是多少？（4分）

(一)試繪製一電路系統方塊圖並說明之。（6分）

(二)設計一光源模組（含發光元件與該驅動電路），以確保兩光源具有穩定的光輸出強度。（7分）

(三)設計一光感測模組（含感測器與感測電路）。（7分）
