1. 臺灣家庭用電的電壓為單相110V/60Hz，110V代表： (A) 瞬時值 (B) 平均值 (C) 有效值 (D) 振幅 ˉ

2. 若15瓦的省電燈泡與10瓦LED燈有相同的亮度，某一家庭原共有10支15瓦的省電燈泡，希望在相同亮度下全部以LED燈來替代。該家庭每天固定點燈8小時，且10支燈泡均同時動作，若使用30天可節省幾度電？ (A) 12 (B) 15 (C) 18 (D) 21 ˉ

3. 若跨在元件兩端的電壓為 10 sin 10t，流過該元件的電流為 10 cos 10t，則關於該元件特性的描述，下列何者正確？ (A) 阻抗與交流頻率成正比 (B) 電壓超前電流45度 (C) 電壓落後電流45度 (D) 平均消耗功率為0W ˉ

4. 某變壓器的一次側與二次側線圈匝數比為120：5，若一次側輸入為交流 120 V及12 A，則二次側電壓與電流值為何？ (A) 5V及0.5A (B) 5V及288A (C) 2880V及0.5A (D) 2880V及288A ˉ

5. 如圖 ( 一 ) 所示電路，變壓器匝數比為 2： 1，若一次側為交流 V₁ = 110 V，則電壓表 V₂與電壓表V₃為何？

(A) V₂=55V及V₃=55V (B) V₂=55V及V₃=165V (C) V₂=220V及V₃=110V (D) V₂=220V及V₃=330V

6. 某交流電路為電阻 R 串聯電感 L，其中電阻值 R 為 8 Ω、電感值 L 為 16 mH，若電路加上 220V/ 60Hz的電源，則流過電路的電流約為多少？ (A) 11A (B) 22A (C) 33A (D) 44A ˉ

7. 下列敘述何者正確？ (A) 電力傳輸中，導線電阻愈大，則傳輸損失愈小 (B) 麥克風是電生磁原理 (C) 家用110V交流電源可表示為156 sin377 t (D) 英制馬力1 hp=460W ˉ

8. 電容器是由兩片金屬箔上各拉出一引線而成，關於電容器的描述，下列何者正確？ (A) 金屬箔的面積越小，其電容量越大 (B) 電容量的單位為高斯 (C) 兩片金屬箔之間距越小，其電容量越大 (D) 所有種類的電容器都具有正負極性 ˉ 公告試題僅供參考動力機械群專業科目(二) 第 3 頁共 8 頁

9. 如圖(二)所示電路，A、B兩端的總電阻為多少？

(A) 2Ω (B) 3Ω (C) 4Ω (D) 6Ω ˉ

10. 如圖(三)所示電路，R₁、R₂、R₃三個電阻消耗功率分別為25W、10 W、30W，求電流I₁ 為多少？

(A) 1A (B) 0.8A (C) 0.6A (D) 0.4A ˉ

11. 如圖(四)所示電路，求 A、B 兩端戴維寧等效電路之電壓E_Th及電阻R_Th？

(A) 4V, 10Ω (B) 4V, 8Ω (C) 6V, 10Ω (D) 6V, 8Ω ˉ

12. 關於諾頓定理的敘述，下列何者錯誤？ (A) 諾頓等效電路為等效電流源並聯等效電阻之電路 (B) 求解等效電阻時，需將電流源視為開路 (C) 求解等效電阻時，需將電壓源視為短路 (D) 諾頓等效電路為等效電壓源串聯等效電阻之電路 ˉ

13. A、B、C三個電燈泡之規格為10 W/ 120 V、20 W/ 120 V、30W / 120 V，則A、B、C三個燈泡電阻(內阻)比為多少？ (A) 2：3：6 (B) 6：2：1 (C) 6：3：2 (D) 3：2：1 ˉ

14. 如圖(五)所示電路，當Vad=Vbd時，求4Ω電阻的消耗功率？

(A) 16W (B) 72W (C) 64W (D) 36W ˉ

15. 平衡三相電路中，負載為 Δ 接法，若線電壓為 220 V，每相負載之阻抗為 ( 3 + j 4 ) Ω，則系統的總功率(有效功率)為多少？ (A) 27424W (B) 17424W (C) 37424W (D) 47424W ˉ 公告試題僅供參考動力機械群專業科目(二) 共 8 頁第 4 頁

16. 有一電容器在經過 5 分鐘的充電過程中，其儲存電量從 300 庫倫增加到 900 庫倫，則其平均充電電流為多少？ (A) 2A (B) 120mA (C) 180mA (D) 3A ˉ

17. 有關磁力線的描述，下列何者正確？ (A) 在磁鐵內部，磁力線由 N 極流向 S 極 (B) 磁力線越稠密的地方，表示其磁性越弱 (C) 將指北針置放於磁力線上，指北針之指向會與磁力線流動方向垂直 (D) 磁鐵兩端磁極分別為 N 極與 S 極，而在磁鐵中間稱為中立區，沒有磁性 ˉ

18. 如圖 ( 六 ) 所示之 RC 電路中，當時間 t = 0 時，將開關 S 切換為閉合 ( 電容的初始電壓為零)，則下列敘述何者正確？

(A) 在t =1秒時，電壓值v_C =6.32V (B) 在t =1秒時，電壓值v_C =3.68V (C) 在t =1秒時，電壓值v_R =1.35V (D) 在t =1秒時，電壓值v_R =6.32V

19. 有一部直流電動機的輸出轉矩為200N-cm，轉速為1200rpm，此時電動機的輸出功率為何？ (A) 80W (B) 125.6W (C) 40W (D) 251.2W ˉ

20. 如圖(七)所示，磁場繞組與電樞繞組並聯後接於直流電源的電動機屬於下列那一種？

(A) 分激式電動機 (B) 串激式電動機 (C) 複激式電動機 (D) 永磁式電動機

21. 某電晶體之特性曲線如圖(八)所示，此電晶體最可能為：

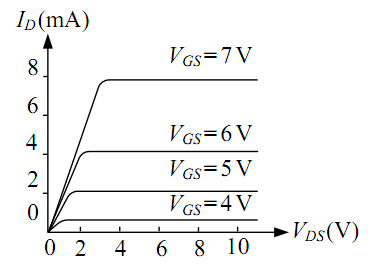

(A) NPN電晶體 (B) N通道JFET (C) 空乏型N通道MOSFET (D) 增強型N通道MOSFET

22. 將三用電表紅測試棒接到 P 孔 ( 電表內部電池負極 ) ，黑測試棒接到 N 孔 ( 電表內部電池正極 ) ，選擇開關轉至R × 1 kΩ 檔，量測電晶體的 3 支接腳，得到表 ( 一 ) 的結果，Y 代表導通，N代表不導通，則下列敘述何者正確？

(A) 1號腳為B，電晶體為NPN型 (B) 2號腳為B，電晶體為NPN型 (C) 1號腳為B，電晶體為PNP型 (D) 3號腳為B，電晶體為PNP型

23. 某邏輯閘的輸出與輸入關係如下：在所有輸入均為高態時，輸出才為低態；若其中有任何一個或一個以上的輸入為低態，則輸出為高態。以上的敘述是指那一種邏輯閘？ (A) 或閘 (B) 反或閘 (C) 及閘 (D) 反及閘 ˉ

24. 7400、7402、7404、7408 及 7432 等均為 14 支腳的數位邏輯 IC，外觀如圖 ( 九 ) 所示。其電源正極(VCC )與地(GND)依序分別連接在IC的第幾支腳？

(A) 14與7 (B) 7與14 (C) 1與8 (D) 8與1 ˉ

25. 圖(十)所示為反相邏輯閘的電路，若輸入為高態，下列關於電晶體狀態的敘述，何者正確？

(A) Q1與Q2皆導通 (B) Q1與Q2皆截止 (C) Q1導通，Q2截止 (D) Q1截止，Q2導通 ˉ

26. 如圖 ( 十一 ) 所示電路，以下那一種輸入訊號 ( A , B ) 的組合可以使輸出 D₃ D₂ D₁ D₀依序等於0100？

(A) (0, 0 ) (B) ( 0, 1 ) (C) (1, 0 ) (D) (1, 1 ) ˉ

27. C類功率放大器之直流工作點位於該電晶體負載線之何處？ (A) 飽和點以上 (B) 飽和點 (C) 工作區 (D) 截止點以下 ˉ

28. 圖(十二)為集極回授偏壓電路，設：R_C =10kΩ 且該電晶體之 β=100、V_BE =0.7V，則此時 I_C之值約為多少？

(A) 0.886mA (B) 0.776mA (C) 0.666mA (D) 0.556mA ˉ

29. 關於運算放大器之特性描述，下列何者錯誤？ (A) 差動訊號放大 (B) 高電壓增益 (C) 低輸入阻抗 (D) 低輸出阻抗 ˉ

30. 設一CMRR=80dB的OPA之輸入端的差模信號為S、共模信號為N，則下列敘述何者正確？ (A) S放大後是N放大後的10000倍 (B) S放大後是N放大後的1600倍 (C) 放大後S與N的比值(S/N)是放大前該比值(S/N)的10000倍 (D) 放大後S與N的比值(S/N)是放大前該比值(S/N)的1600倍 ˉ

31. 如圖(十三)所示電路，假設R₁=8kΩ，R₂=6kΩ，R₃=12kΩ，R_F=24kΩ，輸入電壓V₁=–0.6V， V₂=+0.5V，V₃=– 1.2V，求Vout 約為多少？

(A) +1.2V (B) +2.2V (C) – 1.2V (D) – 2.2V ˉ

32. 圖(十四)為一閘流體的電路符號，該閘流體的名稱為何？

(A) 雙向觸發二極體(DIAC) (B) 矽控整流器(SCR) (C) 交流矽控整流器(TRIAC) (D) 矽控開關(SCS) ˉ

33. 可見光的波長大致在下列那個範圍？ (A) 0.38μm~0.76μm (B) 380μm~760μm (C) 0.38 nm~0.76nm (D) 3800 nm~7600 nm ˉ

34. 如圖(十五)所示之電壓信號，下列敘述何者正確？

(A) 該電源之週期為0.1 s (B) 該電源為方波，工作週期為50% (C) 電壓平均值為12V (D) 電壓有效值為6V ˉ

35. 以示波器量測某正弦波電壓訊號，其波形如圖(十六)所示(測試棒倍率1：1，1.0V/DIV， 2.5ms/DIV)，下列敘述何者正確？

(A) 該電壓訊號的週期為20ms (B) 該電壓訊號的峰對峰值約為4.4V (C) 該電壓訊號的有效值約為3.1V (D) 該電壓訊號的頻率為60Hz

36. 關於NPN電晶體之敘述，下列何者錯誤？ (A) 任何狀況下，IC之電流值均會隨 I_B值增加而快速增加 (B) I_E = I_B +I_C (C) 如果電壓V_CE接近零時，表示電晶體達到飽和狀態 (D) 電晶體作用於工作區時，電壓V_BE約為0.7V ˉ

37. 如圖(十七)所示電路，電晶體的 β 值是100，下列那個RB值可使電晶體工作於工作區？

(A) 200 kΩ (B) 50 kΩ (C) 10 kΩ (D) 1 kΩ

38. 如圖 ( 十八 ) 所示電路，其中之二極體均為理想二極體。設變壓器輸入電壓為 60 Hz 之交流正弦波，則22 kΩ 電阻之平均電壓V 以及該電壓的頻率f 約為多少？

(A) V =7.32V，f =120Hz (B) V =10.35V，f =120Hz (C) V =7.32V，f =60Hz (D) V =10.35V，f =60Hz ˉ

39. 有關電子儀表的使用，下列敘述何者正確？ (A) 欲以三用電表直接量測電流時，必須與待測電路並聯 (B) 波形產生器之方波訊號可直接驅動高功率馬達 (C) 三用電表內部的乾電池電力不足時，可能會影響量測值 (D) 欲以三用電表直接量測電壓時，必須與待測電路串聯 ˉ

40. 如圖(十九)所示電路，稽納(Zener)二極體之稽納電壓為9V，則輸出電壓V_o約為多少？

(A) 9V (B) 3V (C) 6V (D) – 3V
