107年 - 107 四技二專統測_動力機械群_專業科目(二)：電工概論與實習、電子概論與實習#79987

2. 若N為線圈之匝數，Φ 為磁通量，t為時間，e為感應電動勢，則下列敘述何者錯誤？ (A) 公式 表示安培右手定則(Ampere’s right- hand rule ) (B) 公式，其中負號表示冷次定律(Lenz’s law) (C) 弗萊明右手定則(Fleming’s right- hand rule )中導體運動方向、磁力線方向與導體產生的 感應電動勢方向均須互相垂直 (D) 弗萊明左手定則(Fleming’s left- hand rule )中導體被推動方向、磁力線方向與導體電流 方向均須互相垂直

7. 已知一單相交流電路，電源之電壓為 v(t) = 500 sin377t V，電源之電流為，則下列敘述何者正確？ (A) 電流超前電壓  30 (B) 功率因數為 0.866 (C) 電源頻率為 50Hz (D) 平均功率為5000W

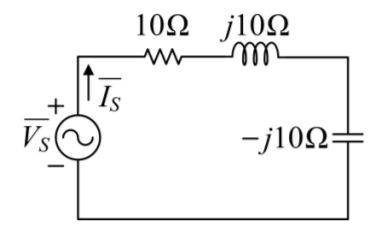

8. 如圖(一)所示之 RLC 串聯電路，電壓源 ，下列何者正確？ (A) 電路阻抗為 30Ω  (B) 電路功率因數為 0.8 (C) 電源電流 為 A (D) 電路消耗功率為 10 kW

11. 一部繞組為△ 型連接之三相交流發電機，下列關於其輸出電壓及電流之敘述何者正確？ (A) 相電壓為線電壓的倍 (B) 線電流為相電流的 倍 (C) 相電流等於線電流 (D) 線電壓為相電壓的 倍

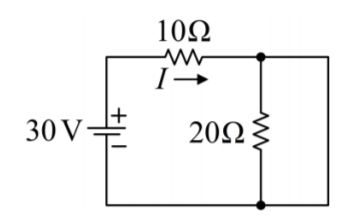

16. 如圖(二)所示電路，流經 10Ω 電阻的電流 I 為何？ (A) 0A  (B) 1A (C) 2A (D) 3A

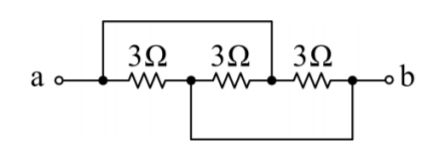

17. 如圖(三)所示電路，a、b 兩端的等效電阻為何？ (A) 3Ω(B) 2Ω (C) 1Ω (D) 0.5Ω

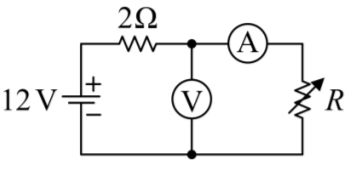

18. 如圖(四)所示之直流量測電路，其中為理想直流電壓表，為理想直流電流表。求當 可變電阻 R 調至多少歐姆時，電流表的安培讀值跟電壓表的伏特讀值會相同？ (A) 0.5Ω  (B) 1Ω (C) 2Ω (D) 4Ω

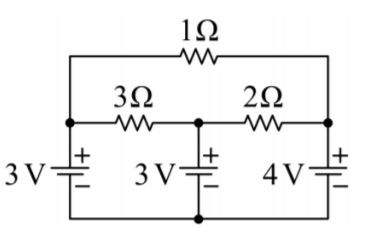

19. 如圖(五)所示電路，4V 電壓源所供給之功率為何？ (A) 6W  (B) 12W (C) 18W (D) 24W

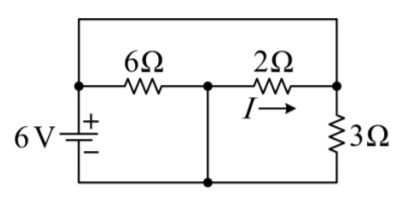

20. 如圖(六)所示電路，流經 2Ω 電阻的電流 I 為何？ (A) 2A  (B) 3A (C) – 2A (D) – 3A

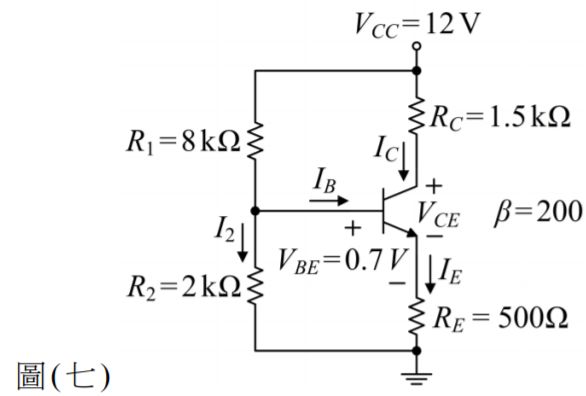

 第二部份：電子概論與實習 ( 第21至40題，每題2.5分，共50分)21. 如圖(七)所示之雙極性電晶體電路，已知 I_B遠小於 I₂，則 V_CE為何？ (A) 2.2V (B) 3.2V (C) 4.2V (D) 5.2V

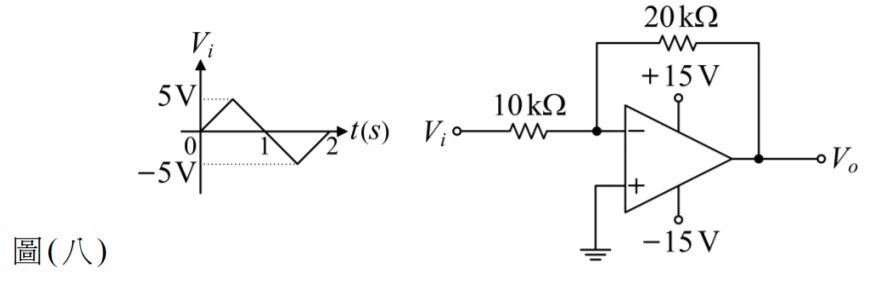

22. 如圖(八)所示之運算放大器實驗電路和輸入波形 V_i，則輸出電壓 V_o波形為何？ (A) (B) (C) (D)

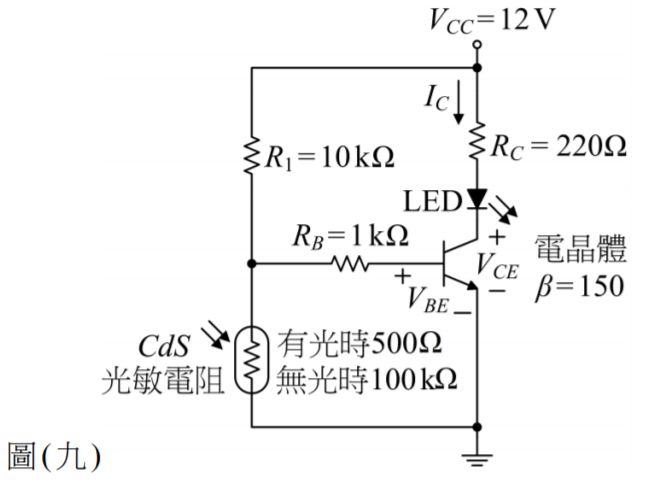

23. 如圖(九)所示之光控電路，V_BE =0.7V，當完全遮住光敏電阻之受光時，下列敘述何者正確？ (A) 電晶體導通，LED 不亮 (B) 電晶體導通，LED 亮 (C) 電晶體截止，LED 亮 (D) 電晶體截止，LED 不亮

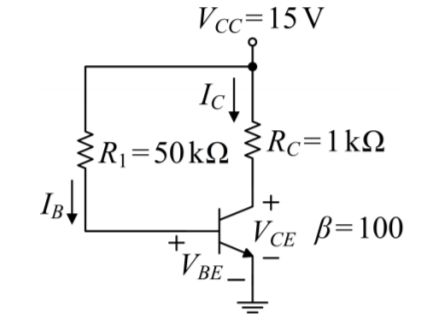

24. 如圖(十)所示之電晶體偏壓電路，V_BE =0.7V，若電晶體飽和時 V_CE為零，則I_C為何？ (A) 28.6mA  (B) 20.6mA (C) 15mA (D) 10mA

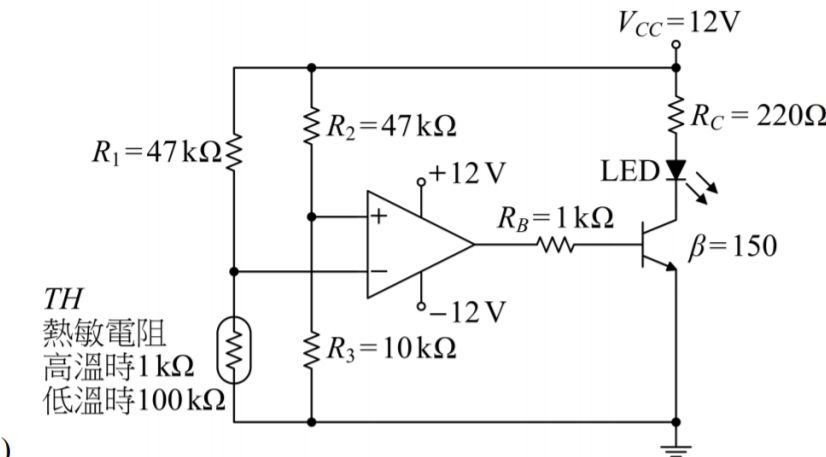

25. 如圖(十一)所示之汽車引擎室過熱警示器電路，下列敘述何者正確？ (A) 熱敏電阻為正溫度係數，當熱敏電阻值為 100 kΩ 時 LED 亮 (B) 熱敏電阻為負溫度係數，當熱敏電阻值為 100 kΩ 時 LED 亮 (C) 熱敏電阻為正溫度係數，當熱敏電阻值為 100 kΩ 時 LED 不亮 (D) 熱敏電阻為負溫度係數，當熱敏電阻值為 100 kΩ 時 LED 不亮

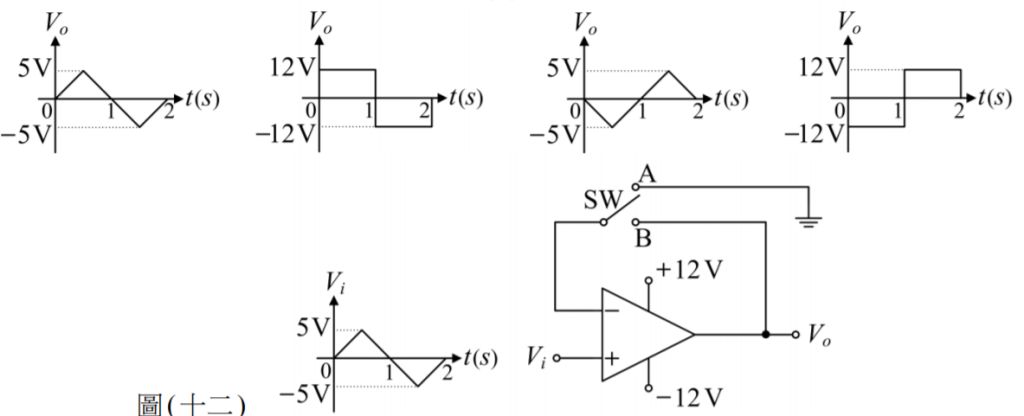

27. 如圖( 十二) 所示之運算放大器電路和輸入 V_i之波形，開關 SW 可切換至 A 點或 B 點，切換時 只考慮穩態情況，則下列輸出 V_o之波形何者正確？ (A)當SW切換至A點時 (B)當SW切換至A點時 (C)當SW切換至B點時 (D)當SW切換至B點時

29. 如圖 ( 十三 )所示工作於作用區 ( 線性放大區 ) 之共射極電晶體放大電路，若 V_BE = 0.7 V、 β=50、C₁ =C₂，則關於輸出電壓 vo與輸入電壓 v_i之關係，下列敘述何者正確？ (A) v_o與 v_i同相位，v_o振幅大於 v_i振幅(B) v_o與 v_i反相位，v_o振幅大於 v_i振幅 (C) v_o與 v_i同相位，v_o振幅小於 v_i振幅 (D) v_o與 v_i反相位，v_o振幅小於 vi振幅

30. 如圖(十四)所示之矽控整流器(SCR)，下列何種情況可使此 SCR 由閘極正常觸發導通？(A) V_AK ＞ 0 且 V_GK ＞ 0  (B) V_AK ＜ 0 且 V_GK ＜ 0 (C) V_AK ＜ 0 且 V_GK ＞ 0 (D) V_AK ＞ 0 且 V_GK ＜ 0

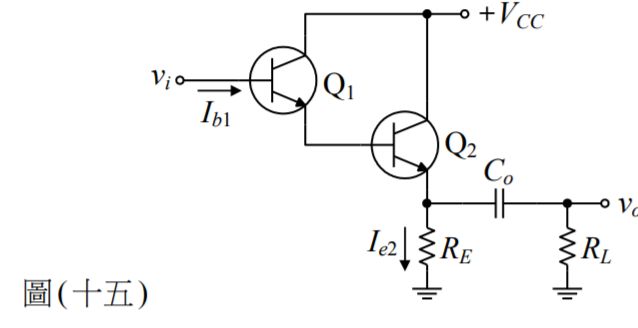

31. 如圖 ( 十五 ) 所示之達靈頓 ( Darlington ) 電路，若電晶體 Q₁之 β 值為 100，電晶體 Q₂之 β 值為 50，在正常工作時，若 I_b1=0.1mA，則電流 _Ie2約為何？ (A) 5mA (B) 15mA (C) 500mA (D) 1000mA

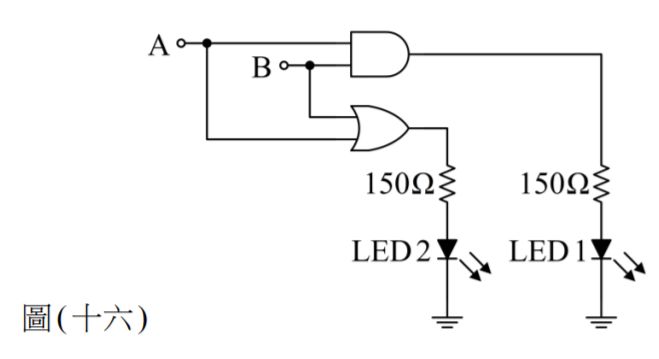

32. 如圖(十六)所示之正邏輯 TTL 電路，若輸入 A 接 5V，輸入 B 接 0V，正常工作時發光二極體 LED1 與 LED2 之狀態為何？ (A) LED1 亮，LED2 亮  (B) LED1 亮，LED2 不亮 (C) LED1 不亮，LED2 亮 (D) LED1 不亮，LED2 不亮

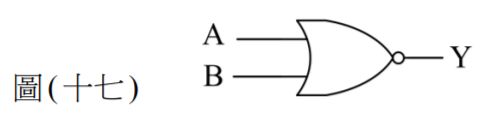

33. 如圖(十七)所示之正邏輯閘電路，若輸出 Y=1，則輸入 A 和 B 之可能情況為何？ (A) A=0，B=0 (B) A=0，B=1 (C) A=1，B=0 (D) A=1，B=1

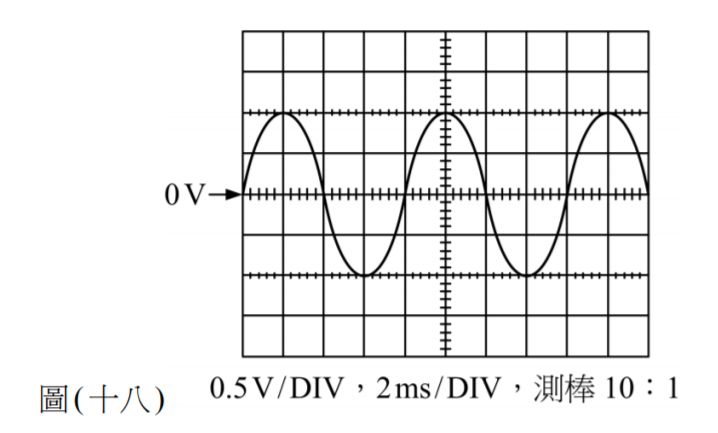

35. 使用示波器測得一信號產生器之輸出電壓波形如圖 ( 十八 ) 所示，則此波形之函數可表示 為何？ (A) sin 100 πtV (B) 10 sin 100 πtV (C) 10 sin 250 πtV (D) sin 250 πtV

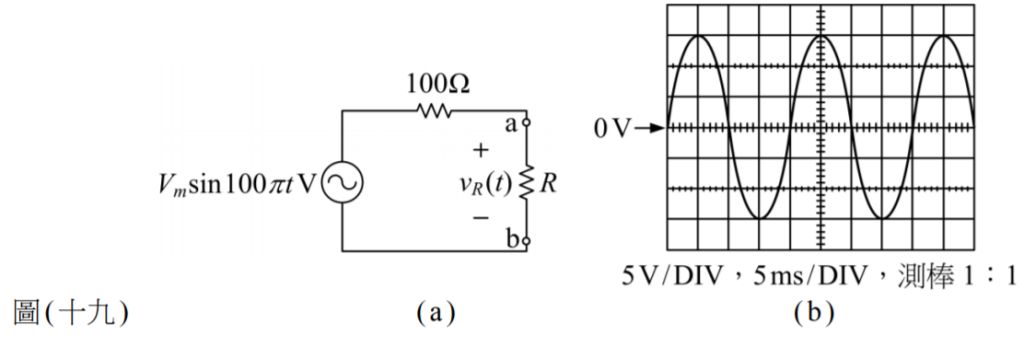

36. 如圖(十九)( a )所示之交流電壓量測電路，使用示波器測得 a、b 兩端之波形如圖(十九)( b ) 所示，當改用三用電表 ACV 檔量測 a、b 兩端電壓時讀值約為何？ (A) 9.5V (B) 10.6V (C) 13.5V (D) 15.0V

39. 如圖(二十)所示之半波整流實驗電路，若忽略二極體順向壓降值，利用三用電表 ACV 檔 測得 a、b 兩端之電壓為 V_ab，用 DCV 檔測得 c、d 兩端之電壓為 V_cd，則 約為何？ (A)(B)(C) (D)

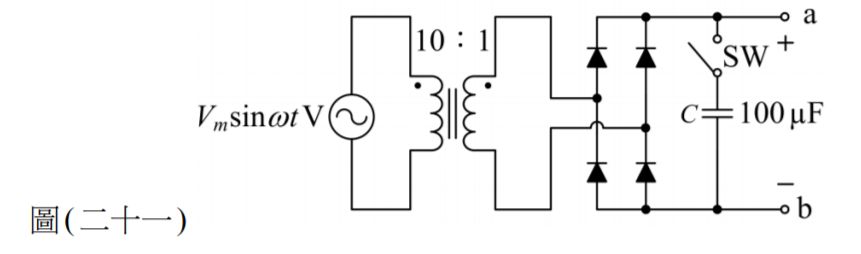

40. 如圖(二十一)所示之橋式整流實驗電路，若忽略二極體順向壓降值，當未接濾波電容 C (開關 SW OFF)時，用三用電表 DCV 檔測得 a、b 兩端電壓為 V_o1，接上濾波電容 C(開關 SW ON)時，用電表 DCV 檔測得 a、b 兩端電壓為V_o2，則 約為何？ (A) 3.14 (B) 1.57 (C) 0.636 (D) 0.318
