104年 - 104 臺北捷運：土木概論#79430

科目：捷運◆土木概論 | 年份：104年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：捷運◆土木概論

選擇題 (0)

申論題 (8)

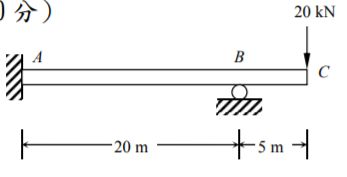

一、 試以符合變位法求下圖中 B 點之反力 XB。(EI = 50,000,000 kN-m2 ) （20 分）5d8b20600bf62.jpg
二、 標準貫入試驗 SPT 與圓錐貫入試驗 CPT，兩者方法及試驗結果 有何不同? （20 分）
三、 一矩形斷面之外伸梁受一 20 kN/m 之均布載重與 4 kN-m 之力 矩作用（見下圖），請繪出梁之剪力及彎矩分布圖。 （20 分）

四、 一混凝土矩形梁其寬度及深度分別為 40 cm 及 60 cm。已知混 凝土之抗壓強度 f’c = 280 kgf/cm2 、縱向鋼筋為降伏強度 f y = 4,200 kgf/cm2 ，若其設計彎矩 Mu = 30 tf-m，斷面有效深度 d = 53 cm，試計算所需之縱向鋼筋，並檢核強度折減因數Φ。（D19： Ab = 2.87 cm2 ; D22：Ab = 3.87 cm2 ; D25：Ab = 5.07 cm2 ）（20 分）

(一)請闡述「比例尺」於地形圖上所用之涵義？(5 分)
(二)於一 1/200 之平面圖，圖上建地長 15cm，寬 5cm，試問 此建地實際面積為多少 m2 ？ 坪？(4 分)
(三)請闡述「坡度」於軌道路線之涵義？(5 分)
(四)於台北都會區捷運軌道上之軌面高，有已知 A、B 兩點樁 位 3D 座標(E,N,H)，A(800,900,100)、B(300,900,80)， 試問：該軌道上之軌面樁位 AB 方位角為何？AB 兩點坡度 為何? (6 分)
