104年 - 104-1 臺灣港務股份有限公司從業人員_師級_電機：電機機械#83346

科目：港務局◆電機機械 | 年份：104年 | 選擇題數：10 | 申論題數：13

試卷資訊

所屬科目：港務局◆電機機械

選擇題 (10)

1. 直流發電機之端電壓與負載電流之關係曲線是 (A)內部特性曲線 (B)外部特性曲線 (C)無載特性曲線 (D)電樞特性曲線
2. 直流發電機之端電壓隨負載加大而上升是 (A)分激式 (B)差複激式 (C)欠複激式 (D)過複激式
3. 分激之直流電動機電壓為 100V，磁場電阻為 50Ω，電樞電阻為 0.25Ω，今欲限制起動時之電流為 42A，則應於電樞電路串聯電阻為 (A)2.25Ω (B)2.75Ω (C)3.25Ω (D)3.75Ω
4. 若 Y-△之線路電壓比為 10:1，則其匝數比為 (A)17.32:1 (B)1.732:1 (C)1:10 (D)5.73:1
5. 有一部三相 2 極 10HP 感應電動機，連接三相 200V、60Hz 之電源，滿載時線電流為 30A，功率因素為 0.8，則滿載之效率為 (A)79.7% (B)84.7% (C)89.7% (D)94.7%

6. 三相感應電動機定子繞組以 Y 接線啟動時，啟動轉矩為 TY，以△接線啟動轉矩為 T△，則 (A)TY= T△ (B)TY= 3T△ (C)TY= (1/3)T△ (D)TY= √3 T△

7. 以 60Hz 220V 之三相感應電動機接於 50Hz 220V 電源時，則電動機 (A)轉速減慢，轉矩增大 (B)轉速減慢，轉矩減少 (C)轉速加快，轉矩增大 (D)轉速加快，轉矩減少
8. 一般而言，電動機之最佳起動方式為 (A)起動轉矩大，起動電流小 (B)起動轉矩大，起動電流大 (C)起動轉矩小，起動電流大 (D)起動轉矩小，起動電流小
9. 150KW，250V 直流並激發電機，磁場電阻 Rf=50Ω，電樞電阻 Ra=0.05Ω，則電樞電動勢為 (A)250V (B)280.25V (C)267.5V (D)275V
10. 有一 30KVA、380V、60Hz，Y 接之三相同步發電機，設每相電樞繞組同步電抗為 1.6Ω(電阻忽略不計)，則在功因為 1 之額定負載下，電壓調整率為 (A)7.5% (B)6% (C)5% (D)4.5%

申論題 (13)

1.直流電機在能量轉換中使輸入與輸出功率產生差值稱為電機損失。試簡述說明一般直流電機的損失為何?(10 分)
試問三相交流發電機的並聯運轉條件為何?
並請說明三相交流發電機的並聯程序為何?

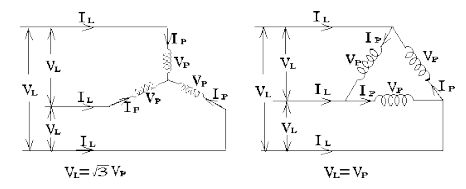

3.三相電機 Y 接線與 Δ 接線如下圖所示，若以 Y-Δ 起動運轉，試以本圖說明為何 Y 型起動線電流(IL)為 Δ 型起動線電流(IL)的三分之一?(10 分) 說明: VL:線電壓, VP:相電壓, IL:線電流, IP:相電流, Z:相阻抗.


線電流(IL , line of current)為何?
視在功率(apparent power)為何？
實在功率(active power)為何？
無效功率(reactive power)為何？
功率因數(power factor)為何？
試問該電動機出力為何?
又其轉子速率為多少?
請說明其主線路與控制線路作動原理?
試問此系統運用於何處?
