105年 - 105 鐵路特種考試_高員三級_機械工程：機械設計#53413

科目：機械設計 | 年份：105年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (8)

⑴靜態負荷的定義為何？在何種狀況下載重可以靜態負荷來分析？
⑵物體受動態負荷時，金屬疲勞之 S-N 曲線是如何得到？
⑶靜力破壞法則（Static Failure Criteria）中最大剪應力（Maximum Shear Stress）及 畸變能（Distorsional Energy）理論，所得到之設計何者較保守？並說明之。
⑷請說明挫屈（Buckling），並舉例說明邊界條件對挫屈承載力的影響。

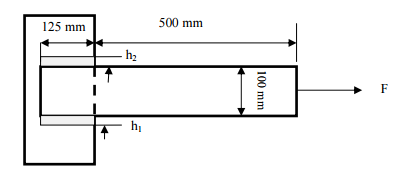

【已刪除】二、焊接結構如下圖所示板厚為 10 mm，焊道之 h1=10 mm，h2=8 mm，F=1,000 kg，焊條 之保證強度（proof strength）為 190 MPa，板子之材料強度為 250 MPa。力量 F 應該 置於何處才不會對接頭有彎矩的影響？（5 分）請算此焊接接頭之安全係數。（15 分）
【已刪除】三、如下圖所示直徑為 100 mm 的軸，軸之中間處有一垂直於軸的曲柺，軸之左右兩端 為滾珠軸承，而左端可支持所有外力所施予之扭矩；若要使軸承之壽命能達到一千 萬轉，則在可靠度 0.9 的情況下，請找出兩端軸承之額定壽命為多少？若要將兩端 之軸承均選用相同軸承以承擔負載，則各軸承的壽命為何？l=5,000 mm，a=50 mm， b=100 mm，P1=2,000 N，P2=1,000 N。（20 分）

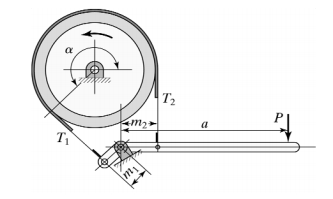

【已刪除】四、如下圖所示煞車系統，試推導出分析此系統之力的方程式，並導出能產生煞車扭力 的公式。此系統在 m1是多少時，可以最小 P 得到最大煞車力？（20 分）
五、設計壓縮螺旋彈簧時要考慮那些要素？並說明設計過程。（20 分）
