105年 - 105 高等考試_三級_機械工程：機械設計#54561
科目：
機械設計 |
年份：
105年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
機械設計
選擇題 (0)
申論題 (6)
一、說明一正齒輪對發生干涉（Interference）可能衍生的負面影響與其改善方法。 （20 分）
二、⑴以萬能試驗機做材料拉伸實驗時，材料試片受力狀態為純單軸拉力（僅 y 軸方向 有負載），此時σ
x
= 0 、τ
xy
= 0 。試繪製此狀態下之莫耳圓（Mohr’s circle），並據以 說明為何材料的剪力降伏強度為降伏強度的一半。 （10 分）
【已刪除】⑵一傳動軸受到純扭力 T Tc 的作用時，σ
x
= σ
y
= 0 、τ
xy
=
。試繪製此狀態下之莫耳圓，並據以說明為何扭轉 J 一枝粉筆導致斷裂時，其斷裂方向一定和粉筆的軸成 45° 。 （10 分）

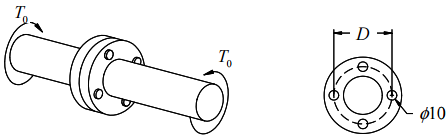

【已刪除】三、一聯軸器如下圖所示，以四個螺栓固定，假設受扭矩 T
0
= 100 N-m，且 D = 100 mm， 螺栓直徑 d = 10 mm，試計算螺栓中直接剪應力大小。（10 分）螺栓材料降伏強度為 200 MPa，請自行假設設計係數，預估此聯軸器可以承受之最大扭矩。 （10 分）

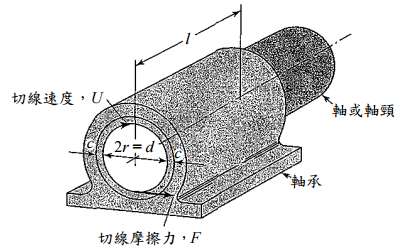

【已刪除】四、下圖之滑動軸承直徑 d = 100 mm，長 l = 150 mm，徑向間隙 c = 0.05 mm，轉速 n = 900 rpm， 使用 80℃之 SAE 10 潤滑油，其絕對黏度 μ = 6.75 mPa sec（ 6.75 ×10
−9
Nsec/ mm
2
）。請以 貝楚夫軸承公式（Petroff’s Bearing Equation）求由負載所導致該軸承之摩擦扭矩；（10 分） 摩擦能量損耗。（10 分）

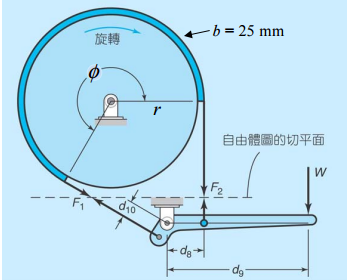

【已刪除】五、如圖所示之帶式剎車，其剎車鼓的半徑 r = 100 mm，寬度 b = 25 mm，d
9
= 225 mm， d
8
= 50 mm，d
10
= 12 mm，φ = 270 o ，摩擦係數μ = 0.2，在鼓和剎車皮間之最大壓力 p
max
= 500 kPa。試求剎車時之作動力 W。 （20 分）
