105年 - 105-2 臺灣港務股份有限公司從業人員甄試_師級_工程：工程力學(含靜力、材力及流力)#83216

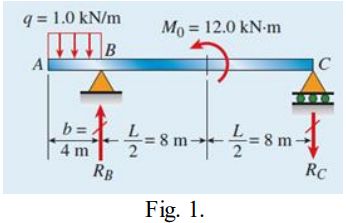

1.Draw the shear force and bending moment diagram of the beam shown in Fig. 1.

3.圖示均勻細長構件AB，兩端為固定端，長度為L，斷面積為A，彎曲剛度為EI，熱膨脹係數為α，剛開始構件內部無應力存在，當溫度均勻上升△T時，構件發生彎曲現象，試求△T最少應多少構件才會彎曲。

(1)平衡時θ與P，k ，l各數值間之關係式？

(2)若P=600N ， k=2500N/m  ，l=0.3m，求平衡時θ值為何？

5.圖示為一灑水系統之噴嘴，灑水範圍涵蓋180°之圓弧線，出水口水流速度為V₂= 10m/s，厚度為t=1.5 mm，噴嘴半徑為R=50mm，給水管直徑為d=35mm，進水處錶計(gage)壓力為p₁=49 kpa，水密度為ρ= 1000kg /m³，求噴嘴沿軸方向作用於聯接器之作用力為何？
