105年 - 11700 數位電子 乙級 工作項目 01：識圖#38828
科目：
技檢◆數位電子-乙級 |
年份：
105年 |
選擇題數：
26 |
申論題數：
0
試卷資訊
所屬科目：
技檢◆數位電子-乙級
選擇題 (26)
1.如下圖為
(A)1K×8 的 ROM(B)2K×8 的 ROM(C)1K×8 的 RAM(D)2K×8 的 RAM。
2.如下圖在電路中代表
(A)解多工器(B)多工器(C)跳線(D)解碼器。
3.如下圖為
(A)256×1DRAM(B)256×1SRAM(C)64K×1DRAM(D)64K×1SRAM。
4.如下圖為
(A)非穩態振盪器(B)雙穩態電路(C)單穩態電路(D)三態電路。
5.下圖為何種之電路符號？
(A)傳輸閘(B)緩衝器(C)放大器(D)非反相器。
6.如下圖為
(A)DIAC(B)SUS(C)SSS(D)SBS。
7.
是表示(A)參考尺寸(B)錯誤尺寸(C)弧長尺寸(D)不按比例尺寸。
8.CNS 工程製圖中不使用何種線條
9.如下圖所示之接點符號，其為下列何種接點？
(A)a 接點(B)b 接點(C)c 接點(D)N.O.接點。
10.如下圖所示之符號，其為下列何者之電路圖符號？
(A)比流器(B)比壓器(C)電感器(D)變壓器。
11.如下圖所示之符號，其為下列何者之電路圖符號？
(A)GTO(B)IGBT(C)SIT(D)SITH。
12.如下圖所示之符號，其為下列何者之電路圖符號？
(A)RCT(B)MCT(C)SUS(D)SBS。
13.如下圖所示之符號，其為下列何者之電路圖符號？
(A)RCT(B)MCT(C)SUS(D)SBS。
14.如下圖所示之符號，其為下列何者之電路圖符號？
(A)空乏型 N 通道 MOSFET(B)增強型 N 通道 MOSFET(C)空 乏型 P 通道 MOSFET(D)增強型 P 通道 MOSFET。
15.如下圖所示之電腦流程圖符號為
(A)處理(B)判斷(C)開始(D)輸出。
16.以下何者為示波器測試棒的等效電路 。
17.已知 a 圖為
之電子符號，則(A)a 為 PUT，b 為 SCR(B)a 為 SCR，b 為 PUT(C)a 為 S CR，b 為 SCS(D)a 為 PUT，b 為 SCS 元件。
18.下圖為何種之電路符號？
(A)RCT(reverseconductingthyristor)(B)MCT(MOS-controlledthyristor)(C)SCS(siliconcontrolle dswitch)(D)SBS(siliconbilateralswitch)。
複選題
19. 依據美國國家標準協會(ANSI)編製的標準流程圖符號，以下何者名稱與其符號相符？(A)處理：
(B) 判斷：
敘述(C)列印：
(D)副程式：
。
複選題
20. 下圖符號為何種元件？
(A)Thermistor(B)光敏電阻(C)NTC 型溫度電阻(D)Photocell。
複選題

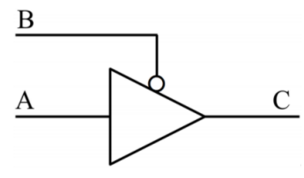

21. 如下圖所示為低態動作的三態閘，下列敘述何者正確？
(A)當 B=0 時，C=A=1(B)當 B=0 時，C=A=0(C)當 B=1 時， C=A=1(D)當 B=1 時，C=A=0。
複選題
22. 如下圖所示，下列敘述何者正確？
(A)互補式輸出的緩衝器，當 D=0 時，E=0 及 F=1(B)互補式輸出的緩衝器， 當 D=1 時，E=1 及 F=0(C)互補式輸出的反相器，當 D=0 時，E=1 及 F=0(D)互補式輸出的反相器，當 D=1 時， E=0 及 F=1。
【已刪除】
複選題
23. 如下圖所示，下列敘述何者正確？(A)T1 為 NMOS 元件(B)T1 為 PMOS 元件(C)T2 為 PMOS 元件(D)T2 為 NMOS 元件。
複選題
24. 下列圖示哪些是與光電有關的組件？
複選題

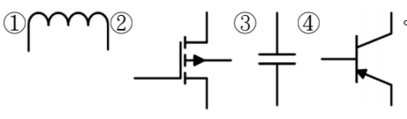

25. 下列圖示哪些為被動元件？
複選題

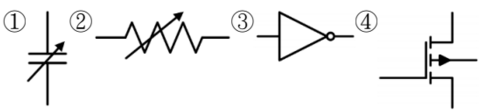

26. 下列圖示哪些為主動元件？
申論題 (0)
