105年 - 11700 數位電子乙級工作項目 02：零組件#38829

科目：技檢◆數位電子-乙級 | 年份：105年 | 選擇題數：25 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-乙級

選擇題 (25)

1.下列何種 IC 不能由使用者規劃其內容(A)EEPROM(B)EPROM(C)PROM(D)MASKROM。

2.霍爾晶片可檢知(A)照度(B)溫度(C)濕度(D)磁場的大小。

3.EPROM 以標準燒錄法燒錄資料時，其燒錄脈波寬度為(A)5msec(B)10msec(C)50msec(D)100msec。

4.下列何種 A/D 轉換器的轉換速度最快(A)雙斜波式(B)計數式(C)並列式(D)逐次漸近式。

5.J 型（IC 型）熱電耦其正線為何種金屬(A)銅(B)鋁(C)鎳(D)鐵。

6.SCR 控制電路，常見並聯一個二極體在 SCR 的閘極與陰極之間，此二極體作用是(A)減少觸發電流(B)保護 SC R(C)消除干擾(D)加快 SCR 轉換速度。

7.熱電耦(thermocouple)之輸出信號型式為(A)mV(B)mA(C)Ω(D)A。

8.正常的 TRIAC，其 G 極對 MT1 極呈現(A)高電阻(B)高電壓狀態(C)高電流狀態(D)低電阻。

9.若步進馬達每一步階轉 7.5 度，則步進馬達轉一圈所需之步階數為幾步？(A)12(B)24(C)36(D)48。

10.8255IC 為下列所示中之何種元件？(A)UART(B)PIO(C)RAM(D)ROM。

11.在精密儀表中所使用的電阻，最不需要考慮下列哪個因素？(A)瓦特數(B)溫度係數(C)長期的安定性(D)精密度。

12.下列四種 TTL，何者的速度最快？(A)蕭特基 TTL(B)低功率 TTL(C)標準 TTL(D)低功率蕭特基 TTL。

13.一般的數位元件中，何種輸出結構較適合大電流之輸出？(A)圖騰柱輸出(B)三態式輸出(C)開路集極式輸出(D)單端式輸出。

14.雙極性電晶體在數位電路中是作為下列何種之用途？(A)混波(B)放大(C)整流(D)開關。

15.2SK30 之電子元件為(A)PNP 型電晶體(B)NPN 型電晶體(C)P 通道 FET(D)N 通道 FET。

16.某電子元件之特性曲線係以電荷和電壓為座標軸表示時，則此元件為(A)電晶體(B)變壓器(C)電感器(D)電容器。

17.以下何種電阻器大多使用於要求長期穩定性、精確度、信賴性的測試儀器上(A)水泥電阻(B)碳膜電阻(C)金屬皮膜電阻(D)線繞電阻。

18.類比電路中，只講求比率精確度（相對精確度）時，以何種電阻器最適合(A)集合電阻（排阻）(B)碳膜電阻(C) 水泥電阻(D)金屬皮膜電阻。

複選題
複選題:

19.依據日本工業標準(JIS)之電晶體編號規定，編號 2SB101A 具有哪些含意？(A)“2”表示電晶體、FET、SCR 或 UJT 等類別(B)“B”表示 NPN 低頻用電晶體材質(C)“101”僅是登記之號碼(D)“A”表示改良的版本。

複選題
20.含有一個小數點的七段顯示器為(A)9 隻接腳(B)10 隻接腳(C)CA 型或 CK 型(D)8 顆 LED 所組成。

複選題

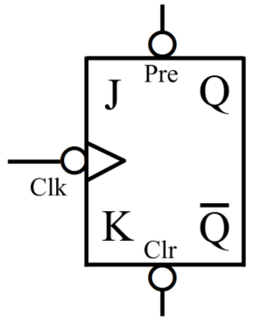

21.如下圖所示，下列敘述何者正確？

(A)Pre 接 0 時，輸出 Q=0(B)Pre 接 0 時，輸出 Q=1(C)Clr 接 0 時，輸出 Q=0 (D)Clr 接 0 時，輸出 Q=1。

複選題
22.下列何者是穩壓 IC 的型號類別？(A)LM78XX(B)LD1117-XX(C)NE555-X(D)EPM3064-ALCXX。

複選題
23.有關固態繼電器（SolidStateRelay）的描述，下列敘述何者正確？(A)一種電子式無接點開關(B)內部含有發光二極體與光電晶體組成光耦合器(C)利用低電壓控制高電壓之驅動裝置(D)利用高電流控制低電流之驅動裝置。

複選題
24.下圖中，感溫 ICAD590 的溫度係數為 1μA/°K，25°C 時其端電流為 298.2μA，則下列敘述何者正確？

(A)0°C 時，其端電流為 273.2μA(B)0°C 時，Vo=0V(C)15°C 時，Vo=0.15V(D)25°C 時，Vo=2.982V。

複選題
25.若白金感溫電阻 Pt100 之電阻溫度係數為 3850ppm/°C，下列敘述何者正確？(A)每 1°C 電阻變化量為 0.385Ω(B) 每 1°C 電阻變化量為 3.85Ω(C)0°C 時，其電阻值為 100Ω(D)常溫 25°C 時，其電阻值為 100Ω。

申論題 (0)
