107年 - 107 全國高級中等學校學生技藝競賽考試_工業類:工業配線#139338

科目：技檢◆工業配線 | 年份：107年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線

選擇題 (50)

1. 積熱電驛之額定電流為15A，則其過載電流調整鈕的範圍為
(A)12～18A
(B)17～24A
(C)16～21A
(D)18～26A
2. 如圖1所示之符號表示
(A)三極單投開關
(B)單極單投開關
(C)單極雙投開關
(D)三極雙投開關
3. 如圖2所示之符號表示
(A)通電延時動作電驛a接點
(B)斷電延時復歸電驛a接點
(C)手動復歸b接點
(D)殘留a接點
4. 潮濕的皮膚電阻會
(A)提高
(B)失效
(C)降低
(D)不變
5. 測量光線明亮程度的儀表是
(A)示波器
(B)照度表
(C)頻率表
(D)轉速表
6. 測量電磁接觸器之線圈是否正常，三用電表應撥在
(A)DCV檔
(B)ACV檔
(C)DCmA檔
(D)歐姆檔
7. 一般交流電壓表所指示的電壓值為
(A)平均值
(B)最高值
(C)均方根值
(D)瞬間值
8. 頻率表之接法為：
(A)與電壓表串聯
(B)與電壓表並聯
(C)與電流表串聯
(D)與電流表並聯
9. 在三相電路中，當瓦特表指示三相總功率為3 kW、線電壓220V、線電流為10A時，則其功率因數為
(A)0.79
(B)0.85
(C)1.0
(D)0.6
10. 頻率升高時，則電感器電抗值
(A)時高時低
(B)不變
(C)降低
(D)升高
11. 非金屬物質檢測，適用那一種類型的近接開關？
(A)靜電容量型
(B)差動線圈型
(C)電感型
(D)磁力型
12. 決定導體電阻大小之主要因素為：
(A)導體之形狀
(B)導體之溫度
(C)導體之材質
(D)導體之絕緣
13. 選定主電路導線線徑，應考慮
(A)電壓
(B)負載電流
(C)功率因數
(D)電源頻率
14. ZCT可檢出系統中
(A)故障電流
(B)不平衡電流
(C)欠相電流
(D)漏電電流
15. 在電路中電阻不變其負載電流增加時，而線路之損失
(A)不一定
(B)不變
(C)越大
(D)越小
16. 變壓器作開路試驗之目的在測其
(A)銅損
(B)鐵損
(C)繞線電阻
(D)繞線電抗
17. 保持電驛(Keep Relay)之投入線圈
(A)斷續通電
(B)通電一次即可
(C)須連續通電
(D)不可通電
18. 諧振電路的特徵為電壓與電流
(A)相位差120°
(B)相位差180°
(C)同相
(D)相位差90°
19. 比流器是低導磁鐵心之變壓器，因此二次側不可
(A)短路
(B)接電流表
(C)接電容器
(D)開路
20. 穩壓電路中，稽納二極體之正端接電源之
(A)負端
(B)正端
(C)接地端
(D)中性點
21. 三相感應電動機起動時在下列四種起動方法中轉矩最大者為
(A)二次電阻起動
(B)Y-△起動
(C)自耦變壓器起動
(D)全壓起動
22. 無熔線開關之框架容量(AF)應
(A)小於
(B)等於
(C)大於
(D)大於或等於
(E)跳脫容量(AT)
23. 可程式控制器(PLC)之"DEC"指令為
(A)遞增指令
(B)遞減指令
(C)加法指令
(D)減法指令
24. 可程式控制器(PLC)之"ROL"指令為
(A)右旋指令
(B)左移指令
(C)左旋指令
(D)右移指令
25. 可程式控制器(PLC)之高速計數輸入模組，通常與下列那一項輸入元件連接，以達到精密定位控制之要求？
(A)編碼器
(B)熱電偶
(C)按鈕開關
(D)液面控制器接點
26. 高壓電纜頭之錐形處理之作用在
(A)防止電壓波動
(B)緩和電場強度
(C)防止電流增加
(D)防止漏電
27. 裝置避雷器的目的為
(A)防止大氣中雷之電位差增大
(B)防止落雷
(C)發生異常電壓時減少故障電流
(D)當電壓增大到一定值時即向大地洩放電流，以防止電壓上昇
28. 過電流電驛(CO)在設定時，若在同樣的負載電流下，要加速其跳脫時間，則可以選擇何種方式為之？
(A)設定較高的始動電流，並選用較大的時間標置
(B)設定較低的起始電流，並選用較大的時間標置
(C)設定較低的起始電流，並選用較小的時間標置
(D)設定較高的起始電流，並選用較小的時間標置
29. 電力系統中電力變壓器之內部故障保護，採用下列何種電驛？
(A)小勢力過電流電驛
(B)差動電驛
(C)逆電力電驛
(D)選擇性接地電驛
30. 為防止高壓電氣設備所造成的危險，通常在三相四線制多重接地系統之高壓部份機器之外箱加以適當的接地，這種接地稱為
(A)第一種接地
(B)第二種接地
(C)第三種接地
(D)特種接地
31. 若使用150/5A貫穿匝數1匝之比流器，配合0～50/5A電流表時，比流器所需貫穿之匝數為
(A)1匝
(B)2匝
(C)3匝
(D)4匝
32. 單相變壓器滿載時之銅損為2 kW，當1/4負載時，銅損為
(A)25 W
(B)125 W
(C)1000 W
(D)2000 W
33. 變壓器浸在油中之目的，在於
(A)為絕緣及冷卻之目的
(B)防止噪音
(C)防止潮溼
(D)提高效率

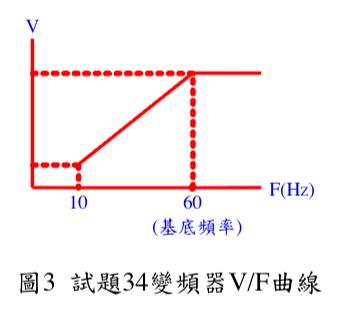

34. 如圖3之變頻器V/F曲線，10～60Hz之間，V-F成正比，負載特性為
(A)定馬力
(B)定轉矩
(C)變轉矩
(D)升降負載
35. 在圖4中，電燈L1、L2、L3同樣明亮時若S相接地，則
(A)L1滅
(B)L2滅
(C)L3滅
(D)L1、L2、L3皆滅
36. 一般直流電動機之額定容量相同，而起動轉矩較大者為
(A)串激式電動機
(B)分激式電動機
(C)複激電動機
(D)差複激電動機
37. 二相四極60 Hz之電動機，其全載之運轉為1755 rpm，則其二次(轉子)電壓頻率為
(A)60 Hz
(B)50 Hz
(C)4 Hz
(D)1.5 Hz
38. 如圖5所示電橋電路，在R1＝100Ω、R2＝1000Ω、R3＝150Ω時是平衡的，即是微流計沒有量測到電流，則Rx為
(A)1000Ω
(B)1500Ω
(C)2000Ω
(D)2500Ω

39. 如圖6所示之電路，試求V1之電壓值為

(A)1(B)2(C)3(D)4 伏特
40. 一電路連接至100V單相交流電源時，實功率(Real Power, P)為400 W、虛功率(Reactive Power, Q)為300 var，則此電路之電阻為
(A)20Ω
(B)15Ω
(C)9Ω
(D)16Ω

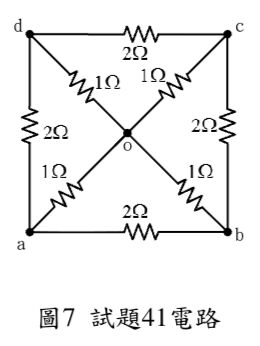

41. 如圖7中，Rab=？
(A)5/6 Ω
(B)6/5 Ω
(C)4/3 Ω
(D)3/4 Ω
42. 如圖8所示電路，試求50V電壓源提供功率為？
(A)20 W
(B)100 W
(C)150 W
(D)200 W

43. 如圖9所示之電路，求V1=？

(A)4(B)6(C)10(D)12伏特
44. 如圖9所示之電路，求V2=？
(A)4
(B)6
(C)10
(D)12
(E)伏特
45. 如圖10所示，則C1電容值為
(A)2
(B)4
(C)6
(D)8
(E)μC
46. 如圖11所示由理想變壓器構成之電路，設ZL= 120∠60°Ω，則阻抗Zab=？
(A)180∠30°
(B)180∠60°
(C)270∠30°
(D)270∠60°Ω

47. 如圖12所示之電路中，求ZL=？時，可得最大功率轉移

(A)0.5+j0.5(B)0.5-j0.5(C)0.05+j0.05(D)0.05-j0.05 Ω

48. 同47題，如圖12所示之電路中，發生最大功率轉移時，求I1=？

(A)10√2∠-30°(B)10∠45°(C)10√2∠30°(D)10∠-45° 安培
49. 如圖13之電路，電容器C在開關閉合前已充電至+2 V，開關在t=0時閉合，令時間t的單位為s，電壓vc(t) 的單位為V，則電容器C兩端所跨電壓vc(t)的數學表示式為
(A)8−6(1−e^10t)
(B)8−6e^−10t
(C)−8−6e^−10t
(D)8−4(1−e^10t)
50. 如圖14電路在 t＝0− 時為直流穩態，試求t>0時的v(t)為
(A)40e^−2t
(B)40e^2t
(C)25e^−2t
(D)25e^−0.5t
(E)伏特

申論題 (0)
