107年 - 107-3 全國技術士技能檢定學科_甲級：11600電力電子#95990

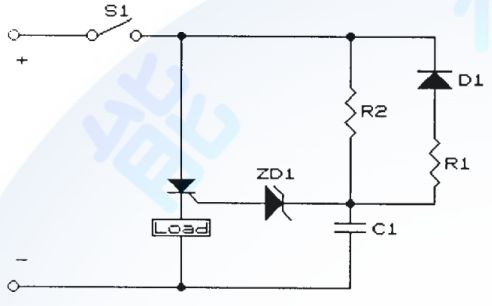

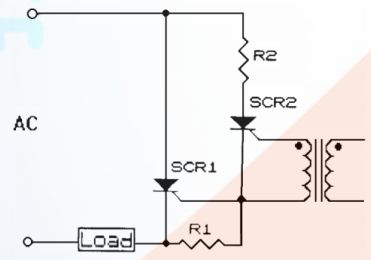

1. 下圖所示之電路，R1 之作用為何？
(A)SCR 導通角之控制(B)抑制閘流體之雜訊(C)限制電容 C1 之放電電流的大小(D)吸收電源之湧浪電壓。

2. 與矽二極體(Silicon Diode)相較，對肖特基二極體(Schottky Diode)之敘述以下何者有誤？(A)反向回復(Reverse Recovery)時間較長(B)較低反向崩潰電壓(Reverse Breakdown Voltage)(C)較低之導通壓降 (On-state Voltage)(D)切換(Switching)速度較快。

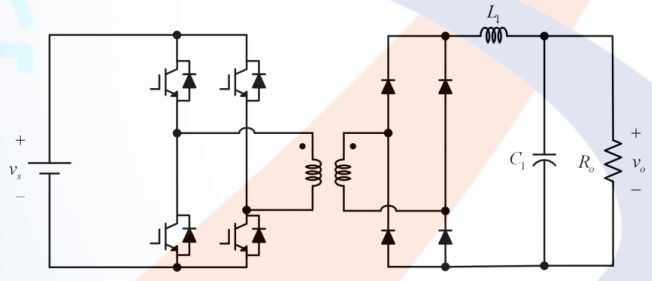

3. 如下圖所示，此功率轉換器的主要功能為
(A)直流-直流功率轉換用(B)交流-交流功率轉換用(C)三相變頻器用(D)交流-直流功率轉換用。

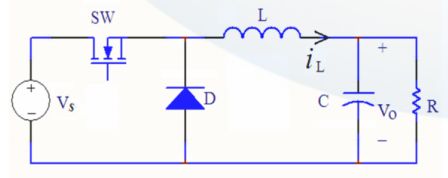

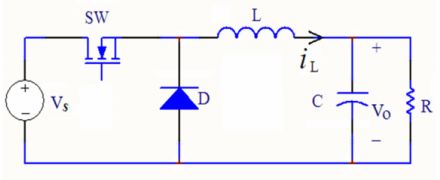

4. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，Vs＝10V，Vo＝8V，R＝40Ω，L＝100μH，Vo 之瞬時值不小於零，則電容最小為多少 nF？
(A)10(B)4.7(C)12.5(D)12。

5. RLC 串聯電路所加電源之頻率低於諧振頻率時，則電路呈下列何種特性？(A)電容性(B)電阻性(C)電感性(D)負阻抗性。

6. 欲觸發閘流體進入導通狀態，陽極電流必須高於下列何種電流？(A)保持電流(HoldingCurrent)(B)栓鎖電流(Latching Current)(C)反向飽和電流(D)崩潰電流。

7. 比流器之信號取樣點與儀表間之匹配重點為下列何者？(A)阻抗越低越好(B)耐高頻(C)特別耐壓(D)導通即可。

8. 某電動機車採用直流無刷馬達驅動，其所用電池組電壓為 48V，若要為馬達設計高效率之驅動器，應選用下列何種功率元件較合宜？(A)TRIAC(B)GTO(C)SCR(D)MOSFET。

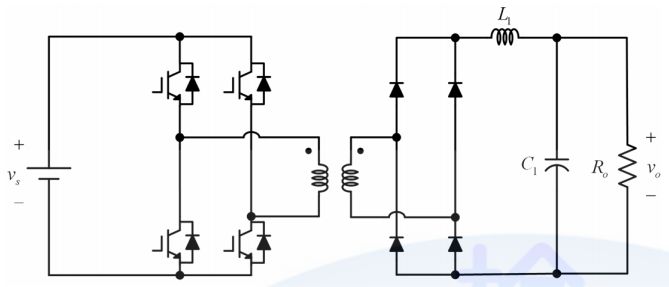

9. 如下圖所示，其電感 L₁ 及電容 C₁ 的功能敘述何者正確？
(A)作為變頻器使用(B)作為低通濾波器用(C)作為整流器用(D)作為電流調節器用。

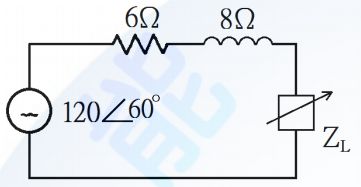

10. 下圖中負載吸收之最大功率為多少瓦特？
(A)1400W(B)800W(C)1200W(D)600W。

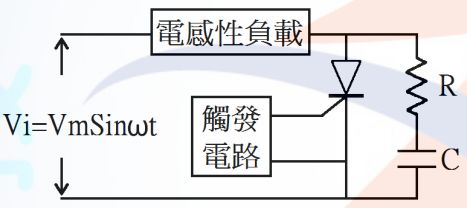

11. 下圖所示電路中，RC 電路為避免 SCR 發生
(A)過大電流變化率(B)過電流(C)過電壓(D)過大電壓變化率。

12. 在高頻電磁環境下工作，為防止交變磁力線間的相互干擾，一般採用(A)電磁屏蔽(B)靜電屏蔽(C)磁屏蔽(D)加強絕緣。

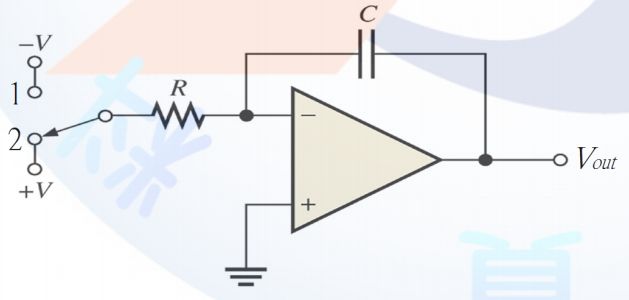

13. 下圖中的開關以固定的時間來回切換，試問其是何種振盪器？
(A)方波振盪器(B)正弦波振盪器(C)三角波振盪器(D)脈波振盪器。

14. 關於理想互導放大器之敘述，下列何者有誤？(A)輸入阻抗愈高，輸出阻抗愈高(B)以一具理想電感為負載，其電壓放大率與輸入頻率成正比(C)為電流取樣串聯注入之回授放大器(D)互導放大率為定值；其輸出電流與輸入電壓之比為定值。

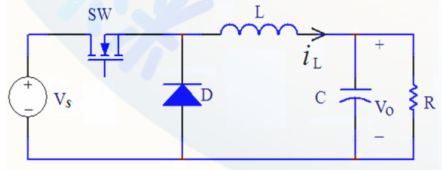

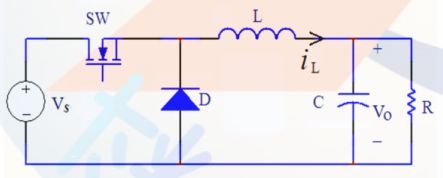

15. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態，Vs＝10V， R＝40Ω，Vo＝8V。若開關切換頻率為 50kHz，電感電流為連續，則電感最小為多少 μH？
(A)100 (B)80(C)90(D)70。

16. 下列何者之存取速度最快？(A)EEPROM(B)DRAM(C)EPROM(D)SRAM。

17. 以下對於「工讀生」之敘述，何者正確？(A)每日正常工作時間不得少於 8 小時(B)工資不得低於基本 107 電力電子甲 8-3(序 002) 工資之 80％(C)屬短期工作者，加班只能補休(D)國定假日出勤，工資加倍發給。

18. 已知標準電容 Cs 求待測電容 Cx，或待測電容之消耗因數之電橋是為(A)薛林(Schering)電橋(B)海氏(H ay)電橋(C)惠斯登(Wheatstone)電橋(D)馬克士威 (Maxwell)電橋。

19. 依廢棄物清理法之規定，隨地吐檳榔汁、檳榔渣者，應接受幾小時之戒檳班講習？(A)4 小時(B)6 小時(C)2 小時(D)8 小時。

20. 流行病學實證研究顯示，輪班、夜間及長時間工作與心肌梗塞、高血壓、睡眠障礙、憂鬱等的罹病風險之相關性一般為何？(A)正(B)負(C)無(D)可正可負。

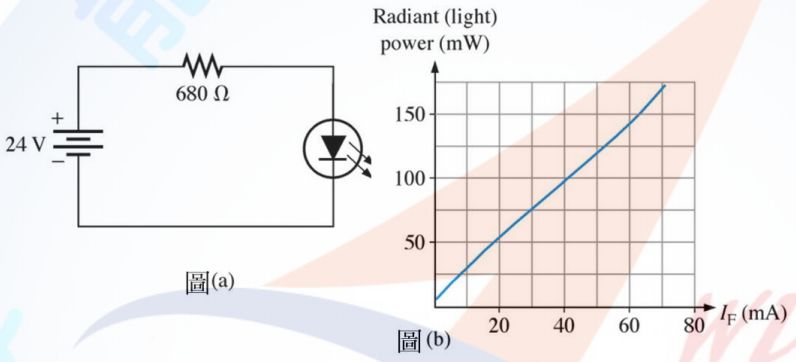

21. 下圖(a)中的 LED 所發出光線的特性如圖(b)所示。忽略 LED 的順向電壓，試求產生的輻射(光線) 功率，單位為 mW，下列何者正確？
(A)20mW(B)80mW(C)40mW(D)60mW。

22. 下列何者不是自來水消毒採用的方式？(A)加入二氧化碳(B)紫外線消毒(C)加入臭氧(D)加入氯氣。

23. 下列之布林代數運算何者錯誤？(A) (B) (C) (D)

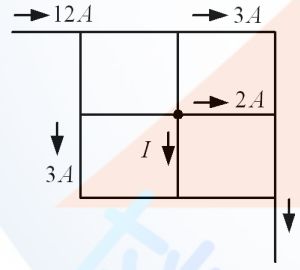

24. 下圖所示電路中，每一線段代表一電阻，則 I 為多少安培？
(A)4(B)6(C)5(D)3。

25. 十進位數(-34)以二的補數表示時，下列何者正確？(A)10101110(B)10100010(C)11011110(D)11011101。

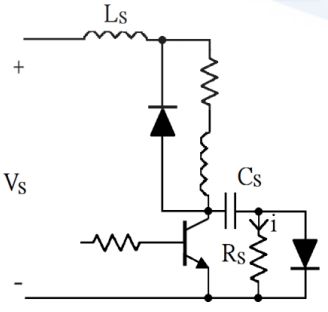

26. 下圖所示之截波器電路中，輸入電壓 Vs＝200V，切換頻率 fs＝10kHz，若電晶體延遲時間＝0，上升時間＝3μs，下降時間為＝1.2μs，且負載流 i＝100A，則之值應為多少？
(A)0μH(B)70 μH(C)6μH(D)80μH。

27. 當微分器的輸入為三角波信號時，輸出為(A)反轉三角波(B)直流位準(C)三角波的第一階諧波(D)方波。

28. 下列有關技術士證照及證書的使用原則之敘述，何者錯誤？(A)個人專業技術士證照或證書，只能用於符合特定專業領域及執業用途(B)取得技術士證照或專業證書後，仍需繼續積極吸收專業知識(C)專業證書取得不易，不應租予他人營業使用(D)為了賺取外快，可以將個人技術證照借予他人。

29. 同一額定之 IGBT 與 Darlington's Power Transistor 比較，兩者關於 RBSOA 之描述何者正確？(A)RB SOA 為功率電晶體於 turn on 之安全工作範圍(B)RBSOA 範圍愈小愈好(C)RBSOA 愈大，愈可有效之保護(D)IGBT 之 RBSOA 通常小於 Darlington's Power Transistor。

30. 檢舉人應以何種方式檢舉貪污瀆職始能核給獎金？(A)以真實姓名檢舉(B)委託他人檢舉(C)以他人名義檢舉(D)匿名。

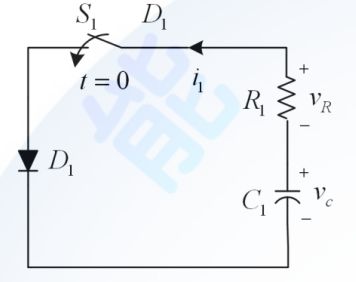

31. 如下圖所示，二極體為理想特性，若開關在時間 t＝0 時導通，且電容的端電壓初值為，則電流的響應為何？
(A) (B) (C) (D)

32. 一般大馬力之馬達控制系統在操作時，其電源加入之順序為何？(A)無特別規定(B)先加入馬達之電力電源，再加入控制電路電源(C)兩電源同時加入(D)先加入控制電路電源，再加入馬達之電力電源。

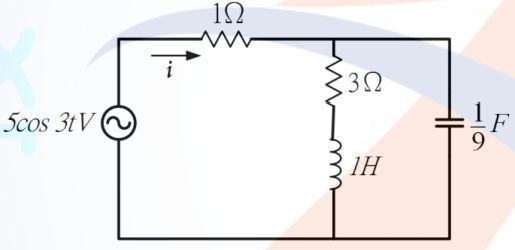

33. 下電路圖中的電流i之有效值為
(A)2A(B)1.414A(C)0.707A(D)1A。

34. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成。若開關切換頻率為 100kHz，責任週期 D 為 0.5，Vs＝ 40V，R＝10Ω，L＝20μH，Vo 為多少 V？
(A)20(B)30(C)18.5(D)21.5。

35. 有效而正確的節能從選購產品開始，就一般而言，下列的因素中，何者是選購電氣設備的最優先考量項目？(A)安全第一，一定要通過安規檢驗合格(B)用電量消耗電功率是多少瓦攸關電費支出，用電量小的優先(C)採購價格比較，便宜優先(D)名人或演藝明星推薦，應該口碑較好。

36. 生活中經常使用的物品，下列何者含有破壞臭氧層的化學物質？(A)保麗龍(B)免洗筷(C)寶特瓶(D)噴霧劑。

37. 某公司希望能進行節能減碳，為地球盡點心力，以下何種作為並不恰當？(A)為考慮經營成本，汰換設備時採買最便宜的機種(B)將採購規定列入以下文字：「汰換設備時首先考慮具有節能標章、或能源效率 1 級之產品」(C)盤查所有能源使用設備(D)實行能源管理。

38. 亂丟香菸蒂，此行為已違反什麼規定？(A)毒性化學物質管理法(B)民法(C)廢棄物清理法(D)刑法。

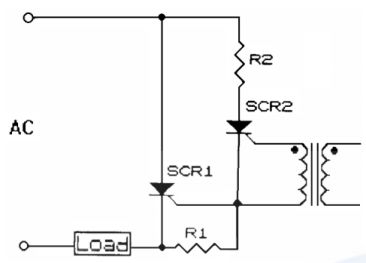

39. 下圖所示之電路，其中兩個 SCR 之耐壓的選擇為何？
(A)無特定之規則(B)SCR1＝SCR2(C)SCR1＞SCR2(D)SCR1＜SCR2。

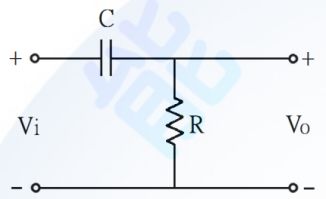

40. 下圖所示之高通濾波器電路，當輸入正弦波之頻率恰等於此電路之-3dB 頻率時，則輸出波形之相位比輸入波形為
(A)領先 90°(B)領先 45°(C)落後 45°(D)落後 90°。

41. 放大器電路中，若有太多的接地點，則可能產生振盪，其原因為何？(A)電流回授(B)電壓回授(C)電源的阻抗(D)接地回路。

42. 常用之交流電動機 VVVF 變頻器，其 V/F 保持定值之主要目的為(A)以利超速運轉(Super Driving)(B) 定馬力之控制(C)過載保護(D)保持氣隙磁通於定值。

43. 下圖所示之電路，其中主控 SCR 之導通延遲時間為何？
(A)以 SCR1 為準(B)以 SCR2 為準(C)SCR1+SCR2(D)SCR1-SCR2。

44. 下列何者為人工智慧語言的一種？(A)LISP(B)C(C)PASCAL(D)PRG。

45. 下圖所示之符號，為何種元件之圖示符號？
(A)GTO(B)Darlington Power Transistor(C)SCR(D)IGBT。

46. 以變頻器控制三相感應馬達，當速度高於額定值時，下列何者錯誤？(A)定子電壓只能保持額定值(B) 磁通要與頻率成正比例調整(C)馬達最大轉矩與頻率平方成反比(D)磁通要與頻率成反比例調整。

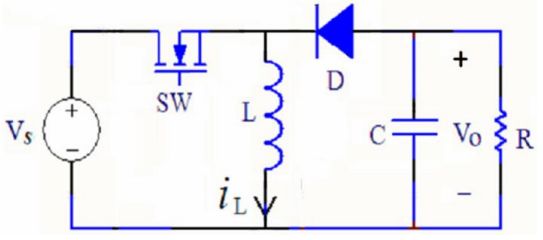

47. 一直流升降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。開關切換頻率為 100kHz，Vs＝＝20V，Vo＝-30V，R＝10Ω，則使為連續之最小電感為多少 μH？
(A)4(B)2 (C)6(D)8。

48. (0.1μF+120Ω，250V)係下列何種元件的規格：(A)變阻器(B)EMI 濾波器(C)緩震器(snubber)(D)突波吸收器。

49. 一般而言下列何者不屬對孕婦有危害之作業或場所？(A)暴露游離輻射(B)工作區域地面平坦、未濕滑且無未固定之線路(C)經常搬抬物件上下階梯或梯架(D)經常變換高低位之工作姿勢。

50. 下圖所示電路之等效電感為多少亨利？
(A)5H(B)3H(C)15H(D)9H。

51. 下列前置倍數(Prefix Multipliers)符號之意義，何者為錯誤？(A)c＝，k＝10²(B)p＝，T＝(C)G＝10⁹，n＝(D)μ＝，M＝10⁶。

52. 公司員工執行業務時，下列敘述何者「錯誤」？(A)執行業務應客觀公正(B)應避免與客戶有業務外的金錢往來(C)在公司利益不受損情況下，可藉機收受利益或接受款待(D)不得以任何直接或間接等方式向客戶索取個人利益。

53. 電力公司為降低尖峰負載時段超載停電風險，將尖峰時段電價費率(每度電單價)提高，離峰時段的費率降低，引導用戶轉移部分負載至離峰時段，這種電能管理策略稱為(A)時間電價(B)需量競價(C)可停電力(D)表燈用戶彈性電價。

54. 甲意圖得到回扣，私下將應保密之公司報價告知敵對公司之業務員乙，並進而使敵對公司順利簽下案件，導致公司利益受有損害，下列何者正確？(A)甲不構成洩露業務上知悉工商秘密罪，但構成背信罪(B)甲不構成任何犯罪(C)甲構成洩露業務上知悉工商秘密罪及背信罪(D)甲構成洩露業務上知悉工商秘密罪，不構成背信罪。

55. 溫室氣體減量及管理法中所稱：一單位之排放額度相當於允許排放(A)一立方米(B)一公擔(C)一公噸(D) 一公斤之二氧化碳當量。

56. 下列有關直流電抗器(DCL)之敘述何者錯誤？(A)串聯於整流器與 DC Bus 之間(B)可減少啟動湧入電流(Surge Current)以保護主電路整流器(C)可省去啟動充電限流裝置(D)中大額定馬力以上常使用。

58. 安全帽承受巨大外力衝擊後，雖外觀良好，應採下列何種處理方式？(A)油漆保護(B)繼續使用(C)廢棄 (D)送修。

59. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，Vs＝10V，V O＝8V，R＝40Ω，L＝100μH，電感電流為連續，則最大值為多少 A？
(A)0.28(B)0.44(C)0.36(D)0.2。

60. 關於理想運算放大器之特性，下列敘述何者正確？(A)開路增益無窮大、輸入阻抗無窮大(B)共模拒斥比無窮大、輸出阻抗無窮大(C)商品化之運算放大器(741、324)之各項額定皆趨近理想(D)頻寬無窮大、輸入補偏電壓(Input Offset Voltage)愈高愈好。

複選題

61. 若表示 MOSFET 的接面至外殼的熱阻(thermal resistance)，為外殼至散熱片的熱阻，R為散熱片的熱阻，為外部溫度，為接面溫度，為元件外殼溫度，P 為熱功率(thermal power)，則下列何者正確？(A)(B)(C)(D)

複選題
62. 下列哪些選項符合蕭特基二極體(Schottky diode)的結構與特性？(A)為金屬-半導體接面結構(B)導通電流為多數載子電流(C)逆向崩潰電壓可高達 1kV 以上(D)順向導通電壓較同級之 PN 接面二極體低。

複選題
63. 下列有關 NPN 雙極性接面電晶體（BJT）的敘述，何者正確？(A)其有三個端點，即射極（E）、基極( B )、源極( S )(B)於主動區時，其基射接面是順向偏壓(C)其於飽和區時可被當作開關來使用(D)其為電流控制元件。

複選題
64. 三相感應電動機若轉子達到同步速率時，下列敘述何者正確？(A)電動機電流最小(B)轉子感應最大電勢(C)將產生最大轉矩(D)轉子無法感應電勢。

複選題

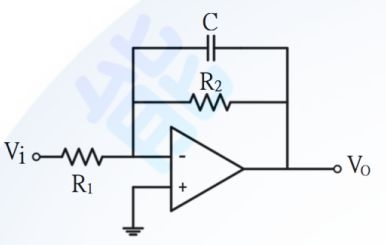

65. 運算放大器的濾波電路如下圖，求放大器的直流放大倍率與濾波器的-3dB 頻率為何？
(A)低通濾波的頻率為 ω＝1/R₂C(B)放大倍數為-R₂ /R₁(C)低通濾波的頻率為 ω＝1/R₁C(D)放大倍數為-(1+R₂ /R₁ )。

複選題
66. 有關硬性切換(hard switching)轉換器的特性，下列何者正確？(A)切換頻率越高，切換損失越低(B)切換頻率越高，切換損失越高(C)切換元件在截止過程前，其流經電流為零(D)切換元件在截止過程前，其流經電流不為零。

複選題
67. SPI(serial peripheral interface)通訊協議具有下列哪些特性？(A)為一種串列通訊協議(B)僅適用於一對一傳輸架構(C)可採全雙工通訊模式(D)可採用三線或四線接線方式。

複選題

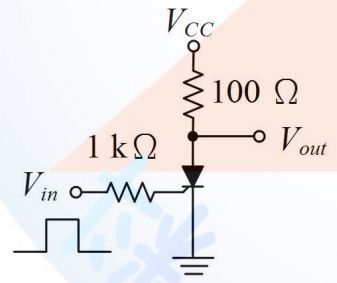

68. 下圖電路中 SCR 之觸發電壓(trigger voltage)＝0.75V、觸發電流(trigger current)＝7mA 與保持電流(holding current)＝6mA，下列哪些選項正確？
(A)陽極電流小於 6mA 時，SCR 仍可保持導通 (B)小於 0.6V 時，SCR 切斷(C)能觸發 SCR 之輸入電壓大於 7.75V(D)SCR 切斷(off)時之輸出電壓
