107年 - 2018 第十八屆 自動化工程師-數值控制#72738

科目：數值控制 | 年份：107年 | 選擇題數：35 | 申論題數：15

試卷資訊

所屬科目：數值控制

選擇題 (35)

1. 在曲面銑削時為避免刀具過負荷而發生斷裂，應對工件曲面進行何種加工？ (A)用手動砂輪機先行拋光加工 (B)對曲面造形凹處 進行清角加工 (C)啄鑽加工 (D)直接曲面銑削加工。
2. 指令『G41 D08』意指端銑刀 (A)向右補償，補償值 8.0mm (B)向右補償，第 8 號補償 (C)向左補償，第 8 號補償 (D)向左補償， 補償值 8.0mm。
3. 以 CAM 軟體繪製工作圖時，工作圖之基準點應對正繪圖區之原點，此原點是指？ (A)機械 (B)程式 (C)中間 (D)第二中間 原點。
4. 何者為位置量測裝置？ (A)扭力計 (B)加速規 (C)光學尺 (D)頻譜分析儀。
5. 有關 CNC 車床加工，以下指令何者無法車削螺紋？ (A)G75 (B)G76 (C)G33 (D)G34。
6. 當立式 CNC 綜合切削中心機執行以下指令「G91 G28 X0. Y0. Z0.;」後，刀具所作的動作是？ (A)快速移位至程式原點 (B)立即 回歸至機械原點 (C)先移動一段距離，再回至機械原點 (D)刀具原地不動。
7. 右列何者係決定車刀隙角與斜角主要因素？ (A)工件材質 (B)車床性能 (C)加工精度 (D)工件大小。
8. 下列何者為自由曲線特性？ (A)曲率非定值 (B)可藉由節點或控制點來調整曲線外形 (C)曲率半徑為曲率的倒數 (D)以上皆是。
9. 數值控制機器中的編碼器(Encoder)，係屬 (A)加工機構 (B)主軸旋轉機構 (C)換刀機構 (D)量測機構。
10. 公差配合中，符號 H/f 屬於 (A)干涉配合 (B)過渡配合 (C)靜配合 (D)餘隙配合。
11. 下列何者非 CNC 工具機「機器零點」的一般用途？ (A)機器初始座標系統設定 (B)做為其他座標系統的參考點 (C)做為刀具長度 量測點 (D)做為刀具交換點。
12. 以直徑 20mm 球形端銑刀進行 3D 曲面加工後，需以直徑多少球形端銑刀進行清角加工？ (A)12 (B)25 (C)30 (D)50 mm。
13. CNC 車床程式中，表示絕對座標的指令是？ (A)U，V (B)X，Z (C)U，W (D)A，Z。
14. 對於 G50 的描述，以下何者錯誤？ (A)設定車床座標系 (B)與 S 指令配合，可設定主軸最高迴轉速度 (C)是一種移動指令的宣告 (D)通常寫在程式號碼之下。
15. 標準庫存材料選用原則？ (A)一般庫存材料尺寸約較完成尺寸大 3mm (B)盡可能利用手動操作機器預先加工基準面 (C)素材工作 圖的繪製需名確標示重要外形尺寸與預先加工部位 (D)以上皆是。
16. 設定固定轉速(rpm)之指令為？ (A)G95 (B)G96 (C)G97 (D)G98。
17. 下列何種操作條件無法繪出一圓弧線段？ (A)不共線 3 點 (B)起點、終點、弧長 (C)起點、終點、角度 (D)起點、切線方向、半 徑。
18. 工件經精加工銑削後，其工件表面粗糙度與下列何項有關？ (A)刀刃磨耗 (B)切削液溶度 (C)加工環境溫度 (D)加工機控制器種 類。
19. 目前，數值控制機械最廣泛被使用於三軸驅動的馬達為？ (A)脈衝罵達 (B)步進馬達 (C)DC 伺服馬達 (D)AC 伺服馬達。
20. 下列哪一項工件夾持方法可防止工件承受切削力及背面夾持力時所造成的撓曲？ (A)工件頂持 (B)工件邊夾持 (C)下壓夾持 (D)擋塊夾持。
21. 欲以 CNC 銑床銑切出直徑ψ20.8 ㎜深 20 ㎜之盲孔， 較適宜之加工程序為 (A)直接使用ψ20.8 ㎜之端銑刀 (B)使用中心鑽，ψ20.8 ㎜之 2 刃端銑刀 (C)中心鑽，ψ18 ㎜ 鑽頭ψ20 ㎜之 2 刃端銑刀 (D)ψ18 ㎜鑽頭，ψ20.8 ㎜之 2 刃端銑刀。
22. CNC 銑床之控制方式為 (A)點對點控制 (B)直線控制 (C)輪廓控制 (D)連續控制。
23. 下述何項指令在 CNC 綜合切削加工機中，具間歇切削機能？(A)G72 (B)G73 (C)G75 (D)G76。
24. CNC 車床尾座內部裝置有止推軸承(Thrust bearing)，主要是設計用來承受切削時所發生的？ (A)軸 (B)切 (C)徑 (D)周 向力。
25. 一條直線與圓周相切於一點，此點和圓心連線與該直線的夾角應為 (A)0 (B)30 (C)60 (D)90 度。
26. 當切削鋁合金工件時，使用下列刀片何者較佳？ (A)負後傾角 K10 刀片 (B)正後傾角 P10 刀片 (C)負後傾角立方氮化硼刀片 (D)正後傾角鑽石刀片。
27. G17 G02 X_ Y_ R20.0；其圓心角 (A)大於 180° (B)小於或等於 180° (C)大於 270° (D)小於 270°。
28. 以一外徑 D 之面銑刀銑削平面，其每次加工位移量 P 為多少 D 較佳？ (A)P≦3/4D (B)P≦1/2D (C)P≦1/3D (D)P=D。
29. Hermite 曲線、Bezier 曲線、B-Spline 曲線都是使用控制點來控制曲線的形狀。當變動某一控制點時僅此控制點附近的曲線形狀 會受到改變，此種特性吾人稱之為局部控制(local control)功能，請問上述三種曲線中，何者具有局部控制功能？ (A)Hermite 曲線 (B)Bezier 曲線 (C)B-Spline 曲線 (D)三種都有。
30. 空間之一直線沿一軌跡所建構出的曲面稱為 (A)自由曲面 (B)直紋曲面 (C)可展開曲面 (D)以上均是。
31. 加工工件為外徑 50mm 的模具鋼(HRC60)圓形心軸，欲以 CNC 車床進行切削，目標外徑 45mm，刀具為立方晶氮化硼(CBN)，則規劃 程式時，以下何種轉速適當？ (A)4000 (B)2000 (C)1000 (D)500 (rpm)。
32. 工件之表面粗糙度值愈小，則 (A)基準長度愈大 (B)切削方法愈多 (C)工件表面愈光滑 (D)刀痕愈明顯。
33. 關於 CNC 車床之車削進給率(Feed-rate)，下述何者錯誤？ (A)G98 狀態下為 mm/min (B)G01 X20. F1.0;表示進給率為 1.0mm/rev (C)G92 X20.3 Z-20. F2.309;表示螺紋節距 2.309mm (D)程式在 G00 模式下，可以給定進給率 F。
34. 銑削鑄鐵工件粗胚面，通常採用逆(上)銑法的主要優點是 (A)增加刀具壽命 (B)切削較厚 (C)表面粗糙度較佳 (D)工件變形較 少。
35. 切削鑄鐵最適當的冷卻劑為 (A)壓縮空氣 (B)機油 (C)黃油 (D)太古油。

申論題 (15)

二、 填充題：＜＜以下為填充題，請用原子筆在答案紙作答，勿直接填入試卷的空格內＞＞(共 15 題，每題 2 分)
1. 假設滾珠螺桿的螺距為 5mm，步進馬達每脈波轉 0.9 度，若要移動 1mm，則馬達需供給 ________ 脈波。
2. CNC 銑床之進給單位通常設定為 _______________。
3. 一個數值控制機械工作台利用閉迴路定位控制系統來操作。系統有伺服馬達、驅動器、螺桿和光學編碼器所組成。螺桿導程為 6mm， 並且齒數比為 5：1(驅動馬達 5 轉對螺桿 1 轉)來與馬達軸心聯結。光學解碼器在其輸出軸上產生 48 脈衝/轉，輸出軸與螺桿以 4：1 減速方式來進行聯結(解碼器 4 轉對螺桿 1 轉)。工作台已經利用程式要在進給率 500mm/min 的速度下進行 250mm 的移動，控制 系統要接收 ___________ 脈衝以證實工作台確實移動至 250mm。
4. 當在加工要確保工件夾持在工作床台的同一位置，應用 3-2-1 定位原理，使工件定位在床台的唯一位置，其 3-2-1 各表示 ____________________________、線面要 2 個定位銷或鈕、位置面要 1 個定位銷或鈕。
5. 原點復歸時，各軸移動至 __________。
6. CNC 車床程式規劃，通常將程式原點位置設定於工件 _____________。
7. 車削螺紋之節距為 P=2.5mm，主軸轉速為 300rpm，則前置量至少應為 _________ mm。
8. 橢圓長、短軸之夾角為幾度？ ______________。
9. 銑削斜溝槽時，如溝槽斜度為 1：2，銑床工作台移動 10mm，則以量錶測量時，最高與最低之差值為 ____________ mm。
10. 將建構完成的圖檔，以刀具路徑進行模擬，並產生 CNC 碼，再由 CNC 機器將所設計的物件加工完成，此項工作流程可在 ________ 軟體上完成。
11. 三度(3 degrees)的雲形線(spline)有幾個控制點？ ___________。
12. 視圖標註尺度時，其數字方向應儘量？ ___________。

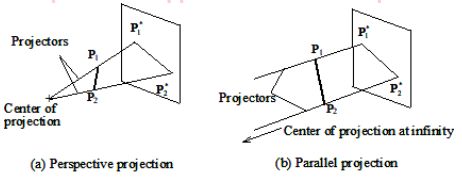

13. 下圖左為透視投影(perspective projection)原理示意圖，右為平行投影(parallel projection)原理示意圖。工程圖最常用的三 視圖是屬於 __________ 投影，等角視圖是屬於 __________ 投影。5bf2500b5a6b4.jpg

14.5bf2501f5daf6.jpg 請繪出左視圖，__________________。

15. 由一組圖元零件組合而成，包含所有零件的拓撲關係幾何形體及其屬性，此種實體模型稱為 ____________________。
