108年 - 108 交通事業公路升資考試_員級晉高員級_技術類（選試電路學）：電路學#80469

科目：電路學 | 年份：108年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

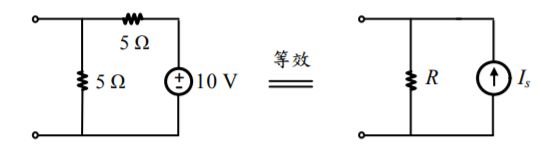

一、下圖兩電路為等效，求電流 I_s及電阻 R。（20 分）

二、下圖開關 S 在時間t = 0時斷開，假設電容初始跨壓為零，求輸出電壓 V_out(t)，t ≥ 0。（20 分）

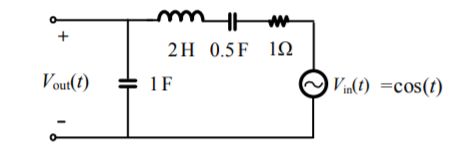

三、求下圖的穩態輸出電壓 V_out(t)。（20 分）

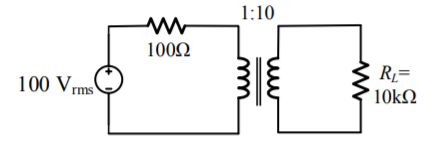

四、下圖變壓器電路，在均方根值 100 伏特的交流輸入下，求 R_L負載的平均消耗功率。（20 分）

五、三相平衡的 Y 接電源與Δ接負載系統，相電源電壓為 100 伏特均方根值，Δ接中每相負載為 60 歐姆，計算負載整體消耗的平均功率。（20 分）
