108年 - 108 公務升官等考試、交通事業公路升資考試_薦任、員級晉高員級_土木工程、結構工程、技術類（選試結構學）：結構學#80468

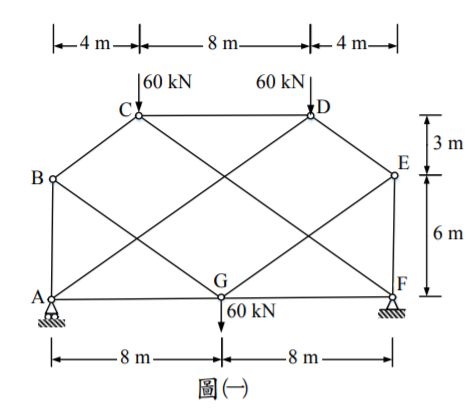

一、試分析圖⑴所示桁架所有支承反力和桿件內力。請繪製桁架圖於試卷， 並將分析所得之桿件內力標示於桿件旁，張力為正（+），壓力為負（-）。 （25 分）

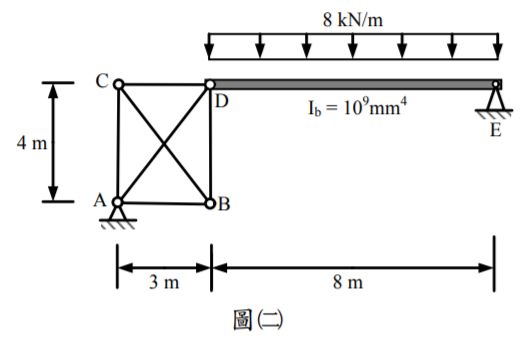

二、圖⑵為一複合結構是由桁架 ABCD 與梁 DE 所組成，假設梁斷面的慣性 矩，桁架所有桿件的長度和截面積比值 L/A =1m/cm²  ，彈 性模數 E 為常數，試分析桁架桿件的軸力，並繪製梁的彎矩圖。（25 分）

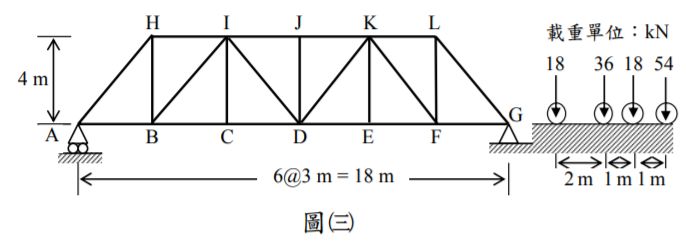

三、圖⑶所示之桁架結構，假設所有桿件之，當一系列移動集 中荷載由右至左通過時，試求 ID 桿之最大軸向伸長量。（25 分）

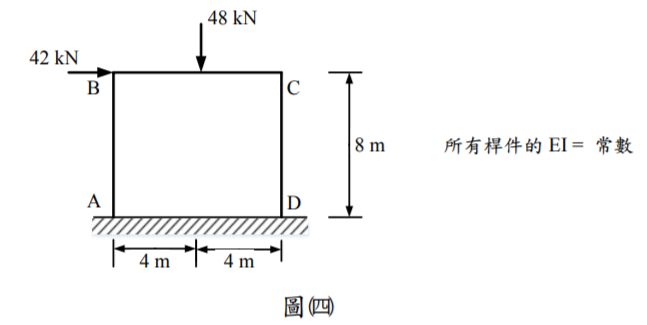

四、試以位移法分析圖⑷所示之構架，並繪製其剪力圖和彎矩圖。（本題若 採用力法（柔度法）分析不計分。）（25 分）
