108年 - 108 台鐵營運人員：電機機械#79767

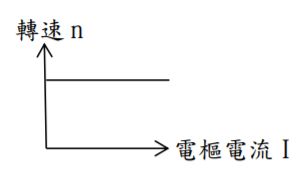

6. 串激式直流電動機之轉速與轉矩特性曲線是為何？ (A) (B) (C) (D)

7. 有一部三相感應電動機轉差率4%、60Hz，滿載時轉差速率為48rpm，請問此電動機共有幾極？ (A) 4極 (B) 6極 (C) 8極 (D) 12極

8. 極距係指下列何者？ (A)線圈兩邊的距離 (B)相鄰兩極之中心距離 (C)相鄰兩極的最大距離 (D)相鄰兩槽之距離

9. 旋轉電樞式同步發電機，何者敘述有誤？ (A)受到離心力影響，機械順勢，容易平衡 (B)將磁場繞組置於定子 (C)故僅應用於低電壓、小容量的小型同步交流發電機 (D)將電樞繞組置於轉子

10. 當直流發電機滿載時，輸出電壓為100伏特，無載時，輸出電壓為110伏特，則電壓調整率為？ (A) -10% (B) 10% (C) -9.1% (D) 9.1%

11. 關於雙鼠籠式轉子感應電動機，下列何者有誤？ (A)啟動電流小 (B)啟動轉矩小 (C)啟動時，轉子電流大多流經外層導體 (D)外層電阻較大，電抗較小

12. 有一部6極電機，電樞表面的導體總數為288根，以單式疊繞的方式繞線，其電樞電流為60安培，若電刷向前移動15個機械角度，請問此電機之交磁安匝數為何？ (A) 60安匝 (B) 120安匝 (C) 360安匝 (D) 720安匝

13. 有一線圈10秒內變動0.1韋伯，感應電動勢為5伏特，試問此線圈多少匝？ (A) 750匝 (B) 500匝 (C) 250匝 (D) 50匝

14. 將直流電動機電流減為原來的一半，要維持電動機的轉矩不變，則每極磁通量將為原來的多少？ (A) 0.5倍 (B) 1倍 (C) 2倍 (D) 4倍

15. 何者不是功率因素改善的好處？ (A)減少線路損失 (B)減少線路壓降 (C)提高線路電流 (D)提高線路供電容量

16. 直流電機內各種繞組與電刷流過電流時，所造成的能量損失，何者與負載大小無關？ (A)串激場繞組銅損 (B)分激場繞組銅損 (C)電樞繞組銅損 (D)補償繞組銅損

17. 電機的磁通主要由磁場繞組產生，分激場繞組(shunt winding)是其中一種接線方式，下列何者敘述有誤？ (A)所載電流小 (B)匝數少 (C)與電樞繞組並聯 (D)線細

18. 直流發電之電樞感應電動勢為交流電壓，為了整流需用下列何者？ (A)滑環 (B)電壓調整器 (C)換向器 (D)變壓器

19. 某4極36槽電機，電樞繞組採單式波繞，若線圈節距為8槽，則電樞繞組為 (A)單層繞 (B)雙層繞 (C)全節距繞 (D)短節距繞

20. 直流發電機之主磁極與中間極之極性，依旋轉方向看，排列順序為 (A) NsSn (B) NnSs (C) NnSn (D) NsSs （大小寫分別表示主磁極與中間極之極性）

21. 直流機裝設中間極之最主要目的為 (A)增加磁場 (B)增加速度 (C)改善換向 (D)降低起動電流

22. 鼠籠式感應電動機之優點為何？ (A)起動轉矩小，起動電流大 (B)可改善功率因數，轉速容易變更 (C)構造簡單，耐用 (D)起動電流小，起動轉矩大

23. 直流發電機之負載特性曲線係指哪兩者之間的關係曲線？ (A)電樞電勢與激磁電流 (B)端電壓與負載電流 (C)電樞電勢與負載電流 (D)電樞電流與激磁電流

24. 一3KW之直流發電機，於滿載運轉時，總損失為1000W，則此時運轉效率為 (A) 90％ (B) 85％ (C) 75％ (D) 70％

25. 電機之旋轉速率愈高，其機械損失將 (A)愈大 (B)愈小 (C)不變 (D)不一定

26. 有一部12KW、100V直流分激式發電機，場電阻為20Ω，電樞電阻為0.08Ω，滿載時，機械損及鐵損為1250W，試求其滿載效率為多少？ (A) 73 (B) 76 (C) 78 (D) 80 %

27. 轉矩的單位為何？ (A)牛頓-公尺 (B)牛頓 (C)瓦特 (D)瓦特-秒

28. 變壓器鐵心採用矽鋼片疊置而成，主要目的為 (A)使磁通容易流通 (B)減少渦流損失 (C)增加激磁電流 (D)減少雜散損及介質損

29. 變壓器在額定電壓下，鐵損之大小與負載電流 (A)成正比 (B)平方成正比 (C)成反比 (D)無關

30. 利用三具單相變壓器連接成三相變壓器常用的接線方式中，哪一種接線方式會產生三次諧波而干擾通訊線路？ (A)Y–Y接線 (B)Y–△接線 (C)△–Y接線 (D)△–△接線

31. 變壓器做短路試驗時常忽略不計的為 (A)銅損 (B)鐵損 (C)等值電抗Xe1 (D)等值阻抗Ze1

32. 自耦變壓器適用於 (A)電壓變幅甚大，且需大電流 (B)電壓變幅甚大，但需小電流 (C)電壓變幅甚小，但需大電流 (D)電壓變幅甚小，且需小電流

33. 三相感應電動機採Y－△降壓起動，有關起動時之敘述下列何者錯誤？ (A)繞組為Y接 (B)繞組所加電壓為額定電壓的倍 (C)可提高起動轉矩 (D)可降低起動電流

34. 有關三相雙鼠籠感應電動機，作轉子堵住試驗，下列敘述何者正確？ (A)量測無載損失 (B)定子側輸入額定電壓及頻率 (C)定子側輸入額定電壓及額定電流 (D)量測滿載銅損

35. 瓦特為下列何者之單位？ (A)磁通 (B)功率因數 (C)角速度 (D)電功率

36. transformer係指下列何者？ (A)發電機 (B)變壓器 (C)直流電動機 (D)馬達

37. 電機內部電樞繞組的感應電勢大小，與下列何者無關？ (A)電樞繞組的匝數 (B)電樞繞組的線徑 (C)電樞繞組的並聯路徑數 (D)磁通量

38. 一般P極直流機而言，電機角度等於幾倍機械角度？ (A) (B) P (C) (D) 2P

39. 直流電機之專業術語中，“coil pitch”係指下列何者？ (A)線圈節距 (B)槽距 (C)極距 (D)跨距

40. 有一部單相10KVA之變壓器，其滿載銅損為360W，鐵損為240W，則此變壓器滿載時之總損失為何？ (A) 600W (B) 360W (C) 240W (D) 120W

41. 有關外鐵式變壓器的敘述，下列何者正確？ (A)常用於高電壓，小電流 (B)常用於高電壓，大電流 (C)常用於低電壓，小電流 (D)常用於低電壓，大電流

42. 依據弗萊明左手定則，下列敘述何者正確？ (A)中指為磁場方向 (B)食指為導體運動方向 (C)拇指為導體電流方向 (D)拇指為導體運動方向

43. 有一他激式直流發電機供20KW，200V負載，其電樞電阻為0.2Ω，場電阻為50Ω，若每只電刷壓降為1V，發電機應電勢為何？ (A) 220V (B) 221V (C) 222V (D) 224V

44. 直流電動機磁場繞組內部的電流型態為何？ (A)直流 (B)交流 (C)脈動直流 (D)交、直流均有

45. 直流電機的磁路，主要有磁極、空氣隙、電樞鐵心和下列何者所形成？ (A)場軛 (B)電刷 (C)換向器 (D)轉軸

46. 電動機在滿載時之效率較無載時為何？ (A)低 (B)高 (C)相等 (D)容量而訂

47. 下列何者非變壓器銘牌記載之資料？ (A)型式、極性 (B)額定電壓 (C)頻率 (D)功率因數

48. 繞線式感應電動機轉子電阻變成原來的3倍，最大轉矩將變成原本的多少倍？ (A) 3倍 (B) 1倍 (C)倍 (D) 倍

49. 分佈因數為0.96，節距因數為0.985，則繞組因素為何？ (A) 0.938 (B) 0.926 (C) 0.9456 (D) 0.9572

50. 伺服電動機所要求的轉矩為何？ (A)高速時大轉矩 (B)低速時小轉矩 (C)低速時小轉矩，高速時大轉矩 (D)低速時大轉矩，高速時小轉矩
