所屬科目：結構學

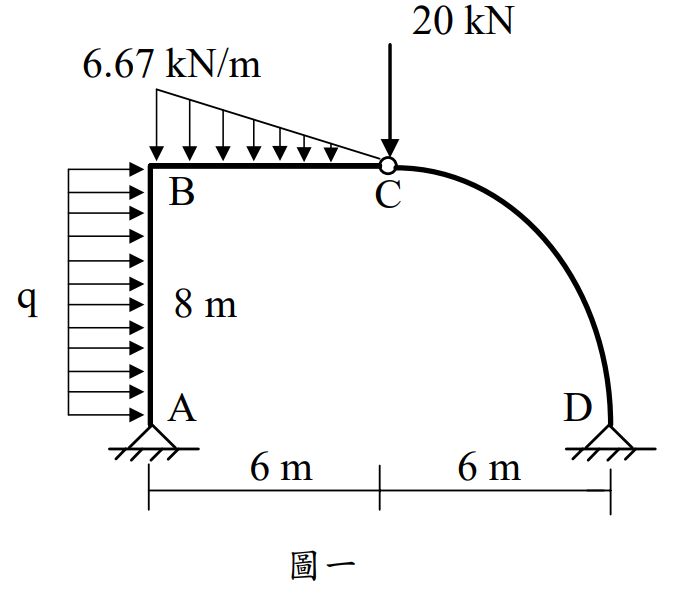

一、如圖一所示結構，已知支承 A 之垂直反力為零，試求水平均布載重 q、 支承 A 水平反力、支承 D 水平反力及垂直反力。（25 分）

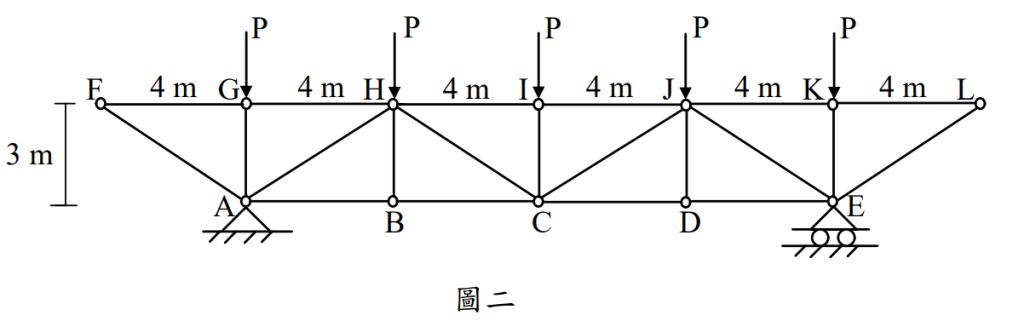

二、如圖二所示桁架，已知桿件最大張力為 120 kN，試問外力 P 為何？又此 時那支或那幾支桿件有最大壓力，其值為何？（25 分）

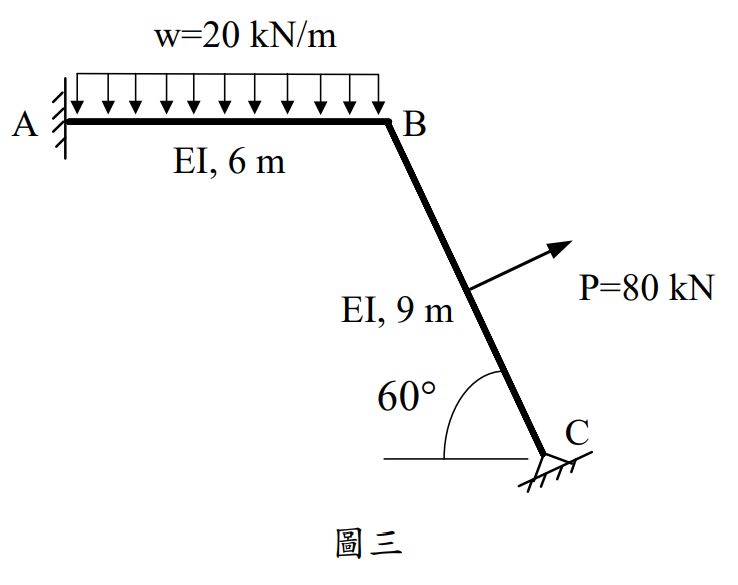

三、如圖三所示構架，集中力係垂直作用於桿件 BC 中點；試以傾角變位法 求取各桿件之桿端彎矩，假設桿端彎矩採順時針為正。（以其他方法作 答者一律不予以計分）（25 分）

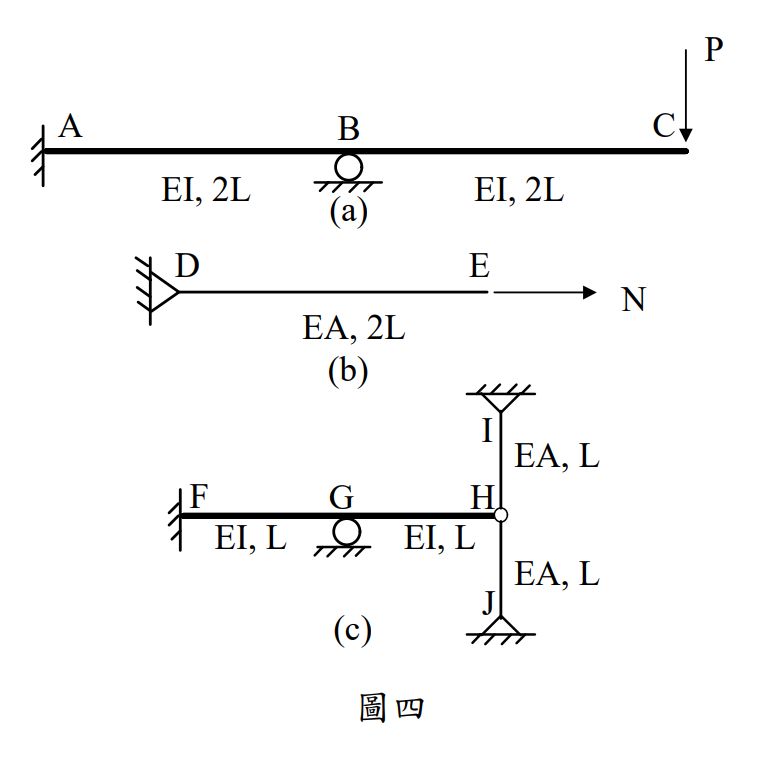

四、已知圖四(a)梁受垂直力 P=10 kN 作用時，C 點垂直變位為 2 mm；圖四 (b)軸力桿件受水平力 N=10 kN 作用時，E 點水平變位為 0.5 mm。試問 當圖四(c)之結構於 H點受垂直力120 kN作用時，該點之垂直變位為何？ （25 分）
