108年 - 108 專技高考_測量技師：航空測量學#80795

試卷資訊

選擇題 (0)

申論題 (5)

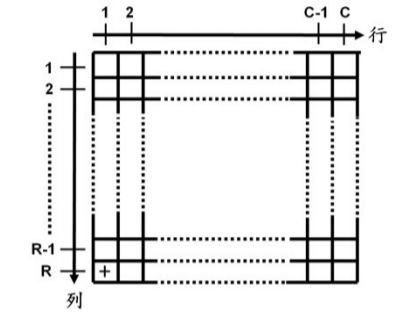

一、一張 R 列×C 行的數位正射影像（ortho image），如下圖，此正射影像的影像比例尺是 1/S 且像元大小是ε µm × ε µm，其左下角像元中心（下圖十字標示）對應的地面點坐標(E₀ m, N₀ m)是全部像元對應的地面點坐標最小值，則以公尺（m）為單位來表示這一張正射影像的第 r 列、第 k 行的像元中心對應的地面點之地面坐標(E, N)=？（20 分）

二、使用焦距 f = 30 cm 的數位相機空拍得到的垂直空照影像，像元大小 10 µm × 10 µm，從地表面起算的航高 H = 1500 m，今使用前後重疊率 60%的立體像對（stereo pair）重建立體模型的絕對方位，立體像對的空中基線長 B = 920 m，如果像坐標(x, y)的量測精度σx = σy = ±15 µm，則在立體模型中量測地面點，得到其地面坐標的平面精度和高程精度分別為多少呢？（20 分）

三、如何檢查一份空中三角測量報表，俾以判斷它是一份已無顯著的錯誤（mistake）、粗差（blunder）及系統偏差（systematic error）的合格報表呢？請寫出檢查項目和方法。（20 分）

四、在現今的航空攝影測量作業中，如何進行正射影像檢核呢？請寫出具體的檢查項目、數量和方法。（20 分）

五、請說明在影像工作站（image workstation）上產製精確的數值地表面高程模型（Digital Terrain Model, DTM）之步驟（包括輸入資料、量測項目及方法、資料處理方法、輸出資料）。（20 分）
