所屬科目：建築圖學

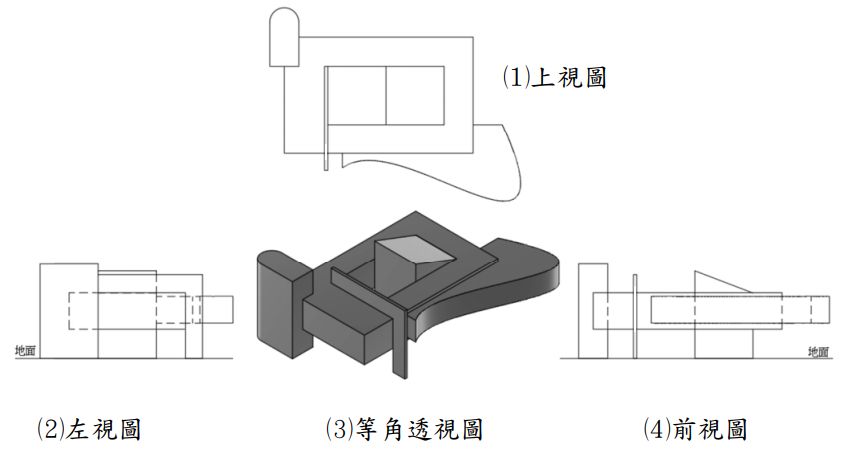

一、建築物位於臺中市，地面配置如⑴上視圖、⑵左視圖、⑶等角透視圖、 ⑷前視圖所示，正北朝上，請繪出夏至日（6月21日）的上午八點左右， 上視圖的陰影（以線條與素描上色表示）。（25分）

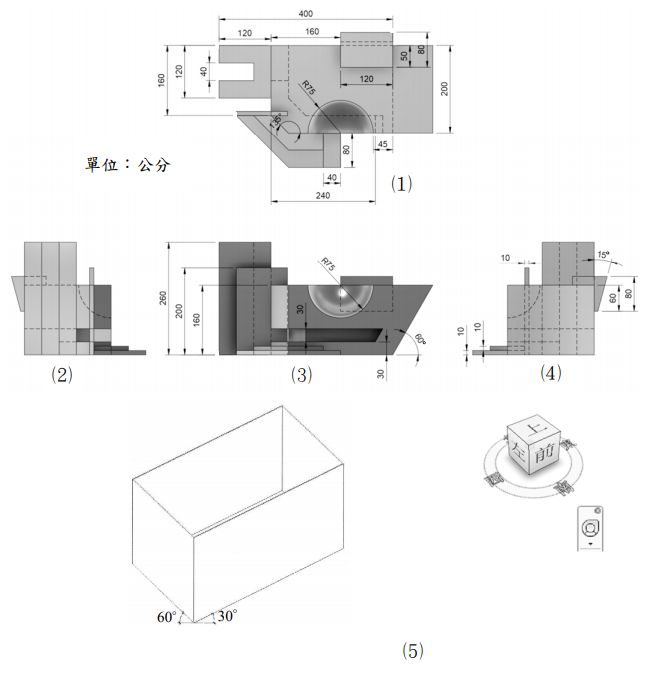

二、在作正投影時，將投影面置於物體前面所作的投影，稱為第三象限之正 投影。按第三象限之正投影，如圖為物件的⑴上視圖、⑵左視圖、⑶前 視圖、⑷右視圖。請繪製它的立體圖 S=1/40、線條即可，視角如⑸立方 體所示。（25分）
三、LOD 定義為 BIM 建築資訊建模在營建生命週期不同階段的「發展程度」 ， 並定義了從100到500的五種 LOD。請以下列矩陣表列，分別定義 LOD 各階段以及隨著營建生命週期的進展，所對應的交付時機。 （25分）
四、為了考慮植栽覆土深度，不高於室內樓板高度，故有「降板式綠化陽台」 設計。它能創造視覺從室內、半室內到戶外的延伸感，也能降低孩童攀 爬花台失足墜落的危險。如下圖示在同時考慮休閒、療癒、採光、結構、 安全、隱密性、視野、覆土、植栽（能滿足喬木、灌木與地被植物） 、排 水、隔熱、防風或其他法規與機能上的規定與考量下，請在9F、360 cm 樓層高度的情境下，設計300 cm× 600 cm 之「降板式綠化陽台」，請 以⑴S = 1/50的平面、剖面圖；以及⑵S = 1/10剖面（或者剖面透視）大 樣圖，說明結構層、植栽層、蓄/排水層、防水層、過濾層、阻根層、介 質層等；與給水、噴灌、排水設施、安全措施的正確排列與配置關係； 並且⑶註明其各層在「材料」上的建議。（25分）
