109年 - 109 專技高考_結構工程技師：結構學#93291

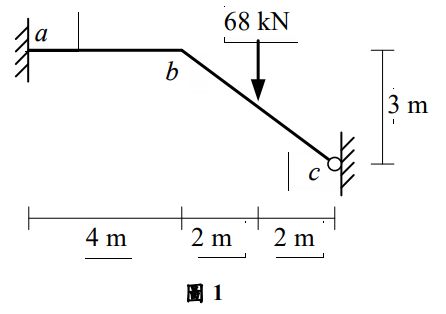

一、如圖1所示結構，承受垂直集中載重68kN，a點為固定端，桿件ab及 bc有相同之彈性模數E與慣性矩I。若不考慮桿件ab及bc的軸向變形， 求ab桿件端點彎矩及c點反力。（25分）

="ans_img"src="https:>

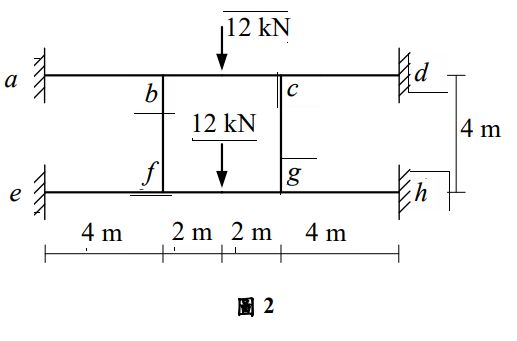

二、如圖2所示之平面剛架結構，a、d、e、h點為固定端，b、c、f、g 點為剛性接頭，各桿件有相同之彈性模數E與慣性矩I，且EI=20000kN-m²。不考慮各桿件的軸向變形，求b點垂直位移、轉角及 ab桿件的端點彎矩。（25分）

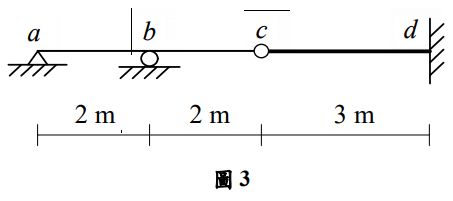

三、如圖3所示靜不定梁結構，桿件ab、bc及cd有相同彈性模數為E，桿件 ab及bc慣性矩為I，而桿件cd慣性矩為1.5I。繪出b點反力影響線的示 意圖，並求此反力影響線的最大值及其在c點的數值。（25分）
