109年 - 109 專技高考_航空工程技師：飛機結構學#93230

科目：技師◆飛機結構學 | 年份：109年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：技師◆飛機結構學

選擇題 (0)

申論題 (4)

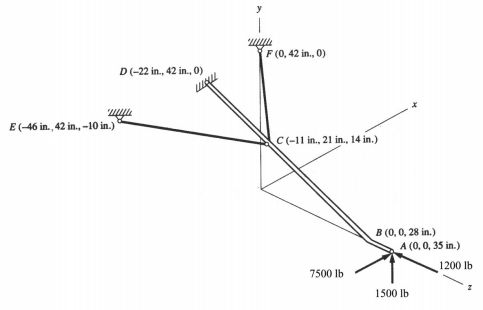

一、起落架承受之外力如下圖所示。桿件CF及CE為二力桿件（two-force member），D支撐點能承受所有方向的力（force），但僅能承受 BCD 軸的扭力（torsion），忽略起落架重量。請求出支撐點 D 的所有反作用力。

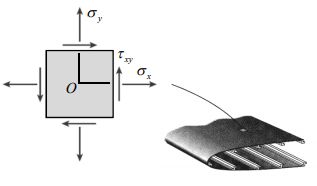

二、在機翼表面上一點的應力狀態為和，請問其主應力與最大剪應力和相關的正應力。

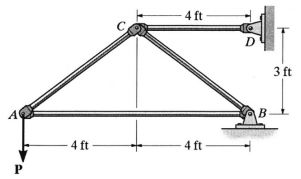

三、如下圖所示桁架結構，每根桿件為直徑 1.5 in 的圓形截面積。試求容許載重 P 最大為多少不會造成任何桿件產生屈曲（buckling）影響？

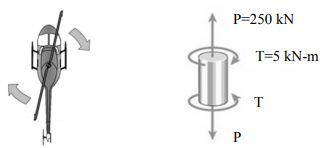

四、直升機的旋翼軸驅動旋翼葉片，旋翼提供提升力以在空中支撐直升機。因此，旋翼軸受到扭轉和軸向負載的共同作用。如果直徑 70 mm 的旋翼軸傳遞扭矩 T = 5 kN-m 和軸向拉力 P = 250 kN，請問旋翼軸的最大拉伸應力、最大壓縮應力和最大剪應力分別是多少？
