98年 - 98 專技高考_航空工程技師：飛機結構學#35700

科目：技師◆飛機結構學 | 年份：98年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆飛機結構學

選擇題 (0)

申論題 (7)

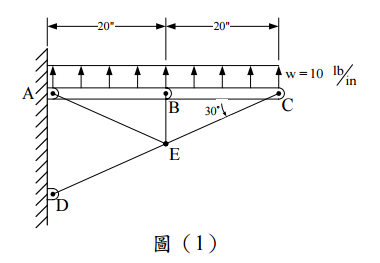

【已刪除】一、考慮一低速飛機之主翼結構可由圖（1）來模擬，其中 ABC 之元件為一可承受彎曲負 載之結構，其他元件為桁樑（Truss）結構，整體結構系統之接點（Joints）均為銷接 （Pin Joints）。請計算所有元件之內力（Internal Forces）及支撐反力（Reactions）。 （25 分）
⑴請計算扭力軸之最大扭轉剪應力（Maximum Torsional Shearing Stress）。（13 分）
⑵請計算扭力軸之扭角（Angle of Twist）。（12 分）
⑴請計算各腹板之剪力流（Shear Flows）。（15 分）
⑵請解釋何謂剪力中心（Shear Center），如何計算剪力中心。（10 分）
⑴假設此鋼管設計承受拉力（Design Tension Load）50,000 lb 及彎曲力矩（Design Bending Moment）30,000 in-lb，請計算其安全限度 MS（Margin of Safety）。 （12 分）
⑵若此鋼管承受設計彎曲力矩 30,000 in-lb 及設計扭轉力矩（Design Torsional Moment）50,000 in-lb，請計算結構安全限度 MS。（13 分）
