109年 - 109 專技高考_電機工程技師：電路學#93329

科目：電路學 | 年份：109年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (4)

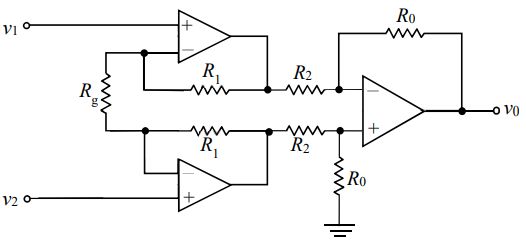

一、試求下圖電路之輸出與輸入的關係。（25分）
二、試詳述轉移函數之極點與系統穩定度的關係。（25分）

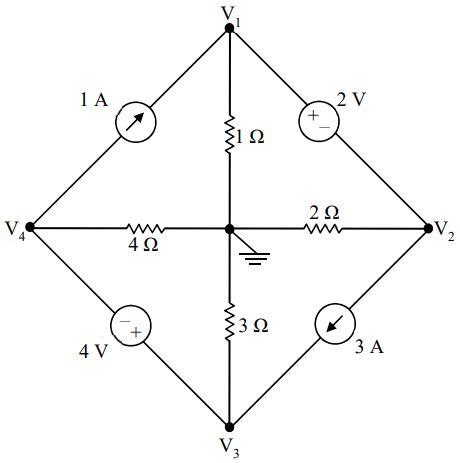

三、試寫出下圖電路之節點電壓方程式，將其轉換為對偶方程式後，繪出其對偶網路。（25分）

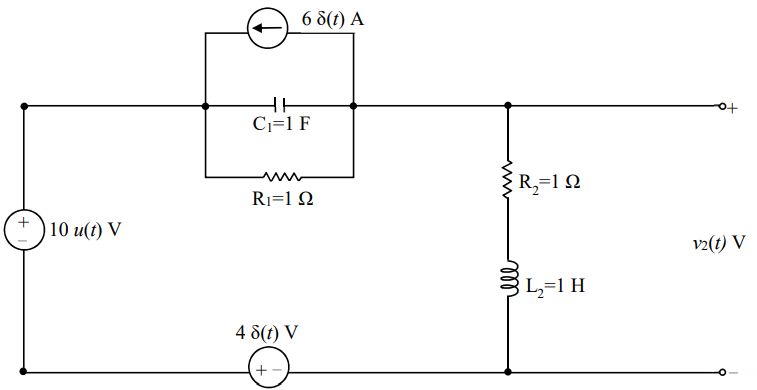

四、試以時域分析法求解下圖電路之 v2(t)（註：u(t)為單位步級函數，δ(t)為 脈衝函數）。（25 分）
