(一) 證明電阻 R1與 R2串聯之等效電阻為 R1+R2。(10 分)
(二) 證明電容 C1與 C2並聯之等效電容為 C1+C2。(10 分)

(一) 電流方程式 i1(t)=10sin(1205e7b1af1ab623.jpgt)與 i2(t)=5sin(1205e7b1afd86642.jpgt+30o)，兩者間的波形時間差大約為多少？(10 分)

(二) 試繪出一低通濾波器之頻率響應，並標註其對應的截止頻率位置為何？(10 分)
(一) 試繪出一個理想二極體的 I-V 曲線。(10 分)

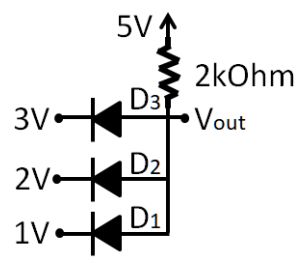

(二) 如下圖，理想二極體 D3、D2與 D1有那些是導通的? 並試求 Vout值。(10 分)
(一) 列出 3 個負迴授放大器之電氣特性。(10 分)
(二) 若在該放大器的頻率響應圖中，在斜率-40dB/dec 的線段上，若頻率為 10kHz 的增益為 5，則在 100kHz 時的增益為何？(10 分)
(一) 繪出 NAND 閘(2 個輸入)之符號及寫出其真值表。(10 分)
(二) 繪出用 CMOS 電晶體的 NAND 閘(2 個輸入)電路圖。(10 分)
