109年 - 109 鐵路特種考試_員級_建築工程：建築圖學概要#87122

科目：建築圖學 | 年份：109年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：建築圖學

選擇題 (0)

申論題 (8)

⑴指北針

⑵尺度線

⑶指標線

⑷截斷線

⑸雙開窗

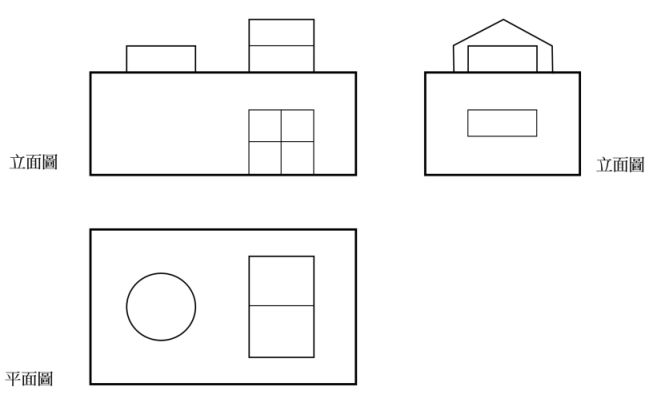

二、某一建築結構物平面圖、立面圖如下附圖，請繪製其外觀 45°/45°等角透視圖，尺寸及比例尺自訂。（25 分）

三、請繪製一「隔音地板」及其牆角收頭與踢角之大樣施工圖，尺寸及比例尺自訂，並請標示建材。（25 分）

四、請繪製一符合「建築物無障礙設施設計規範」，順平處理之起居室至戶外陽台，適合輪椅無障礙使用的「落地窗剖面大樣圖」，尺寸及比例尺自訂。（25 分）
