110年 - 110 中央印製廠_新進人員甄試_電機工程員：電路學#105215

科目：電路學 | 年份：110年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (9)

題目一:【10分】

有一個40mH的電感器,已知通過該電感器的電流i(t)=200sin 500t(mA),試求跨於此電感器兩端之電壓。

題目二:【10分】

某電阻、電感電容串联指振电路之電阻為20Ω,電感為2mH,電容為2μF,試求電路的諧振頻率f₀與電路的品質因數Q。

題目三:【10分】

某電路的電壓源V(t)之拉普拉斯轉换(Laplace Transform為V(S)=

,試求 v(t)的表示式。

題目四:【10分】

在【圖1】電路中,試求電流Ii?

題目五:【10分】

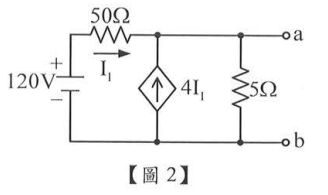

在【圖2】電路中,求a與b端點間的戴維寧等效電阻

與戴維寧等效電壓

題目六:【10分】

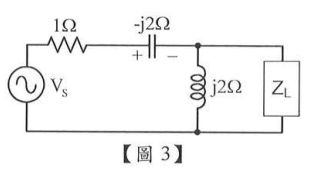

在【圖3】電路中，

為可調變的阻抗,若電座源Vs=80∠0°伏特,

獲得的最大功率為多少瓦特?

題目七:【10分】

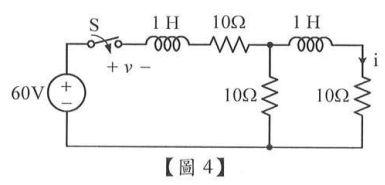

在【圖4】電路中,電感初值為零,開關S在t=0t秒時閉合,試以拉普拉斯轉換法(Laplace Transform)求電流i。

題目八:【10分】

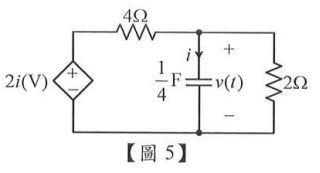

在【圖5】電路中,已知電容器電壓初值v(0)=8V,試求 t ≥ 0時之電流i(t)。

題目九:【20分】

在【圖6】電路中,電容器電壓初值V(0)=2V,電感器電流初值i(0)=1A,求t>0時的電流i。
