110年 - 110 交通事業公路升資考試_佐級晉員級_技術類（選試結構學概要）：結構學概要#103545

一、圖(一)為某鋼構之立面圖，梁柱斷面皆為工字形，A 點和 C 點之腹板以螺栓接合支承座，B 點梁柱交會區則為焊接接合。試繪製理想的簡單線圖 （以簡單線條代替桿件，以符號代替支承）描述結構尺寸、支承條件及載重，並說明此鋼構為靜定結構或靜不定結構之原因。

二、求解圖(二)梁之剪力圖和彎矩圖。

三、試繪製圖(三)簡支梁 C 點之剪力和彎矩影響線，求解一長 5 m 總重 225 kN 的重車往左通行對 C 點造成的最大剪力和彎矩。

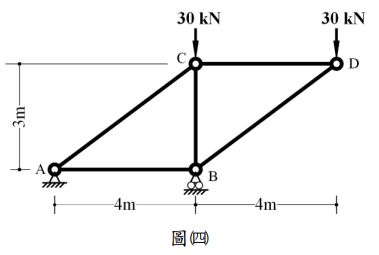

四、求解圖(四)桁架 D 點之垂直變位，已知所有桿件之彈性模數 E=200 GPa， 斷面積 A=1000 mm²。
