110年 - 110 交通事業公路升資考試_員級晉高員級_技術類（選試電路學）－公路：電路學#103553

一、如圖一所示，一電路為兩個具前向傳送參數（Forward Transmission Parameters）之雙埠電路 A₁ 及 A₂ 串接（Cascaded）所組成，其中，  ，則電壓增益 為何？

二、如圖二所示，一電路是由兩子電路串接（Cascaded）所構成，如果此兩子電路之脈衝響應為 ，則此電路之脈衝響應為何？

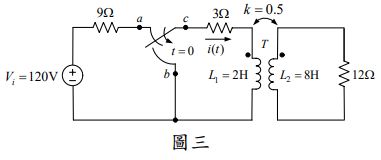

三、如圖三所示，直流輸入電壓Vi 為 120 V，a、b、c 三端點構成一單刀雙切的開關，且 k 為線性變壓器 T 之耦合係數，L₁ 為一次側自感，L₂ 為二次側自感。當於 t = 0 時，開關由 a 端切至 b 端，請問 i (t ) 之表示式為何？

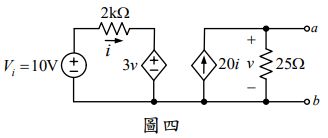

四、如圖四所示，若直流輸入電壓 為 10 V，電壓控制相依電壓源之值為 3v V， 且電流控制相依電流源之值為 20i A，則由 a、b 兩端觀入之戴維寧等效 電阻為何？
