110年 - 110 地方政府特種考試_四等_機械工程：機械設計概要#104845

科目：機械設計 | 年份：110年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (11)

(一)軸承記號之「C3」是什麼意思？
(二)軸與軸承之配合過盈量（或餘隙）為多少？

(三)若為方便組裝軸承，設計要求其與軸間須留有至少 0.020 以上之間隙時，則軸承需要在油中加熱至何溫度？（軸承之材料線膨脹係數為61b952daaa50b.jpg mm/mm-℃、室溫以 25℃ 計。）
(一)請完整說明該接合符號之意義為何？
(二)零件 A 與 B 之接合長度至少為多少？
(一)該金屬之降伏強度與最大抗拉強度分別為何？
(二)請計算出材質之楊氏係數（Young’s modulus）為多少？
(三)依據最大剪應力破壞理論（maximum shear stress theory），若將該材質應用於應力分析時，則其容許之材質強度應為何？
(一) A、B 兩齒輪之齒數各為多少？
(二)若齒輪 A 之扭矩為 10 N-cm，則 B 之輸出扭矩應為多少？

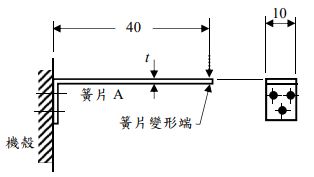

五、某組合件原設計使用彈簧常數 2.0 N/mm 之壓縮螺旋彈簧，但由於受到空間限制，擬改為安裝於機殼之簧片 A 代替，構想示意如圖，若簧片材質之楊氏係數為 250 GPa，試計算簧片之厚度 t 應為多少才可以等效於原螺旋彈簧之彈簧常數？61b953a968511.jpg
