111年 - 生活科技篇_第1章電流急急棒1-2自保持電路設計#113594

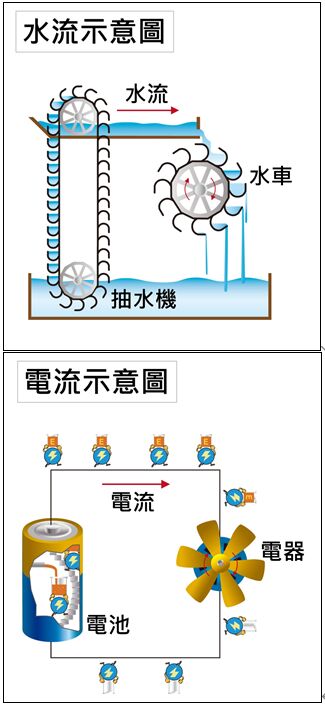

1.（ ）參考附圖，關於「電流」與「水流」的相關敘述，下列何者錯誤？
(A)都是因為電位∕水位的高低差而流動　(B)都是由高處流向低處　(C)都是在低處時能量最大　(D)攜帶的能量可讓迴路中的設備運作

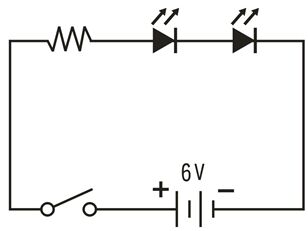

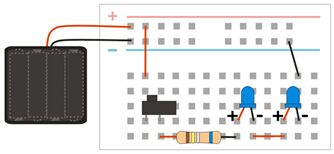

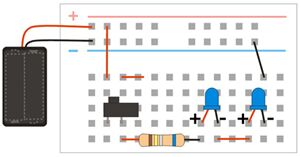

4.（ ）下列哪一個麵包板上的電路，與附圖電路相同？(A)(B)(C)(D)

5.（ ）已知構成電路的基本要素包含電源、負載、開關、傳導體。附圖的電路中，「燈泡」屬於哪一要素？
　(A)電源　(B)負載　(C)開關　(D)傳導體

6.（ ）已知構成電路的基本要素包含電源、負載、開關、傳導體。附圖的電路中，「電線」屬於哪一要素？
　(A)電源　(B)負載　(C)開關　(D)傳導體

7.（ ）已知附圖電路中的電池有電、燈泡功能正常，但燈泡不亮，其原因為何？(A)沒有傳導體　(B)沒有負載　(C)沒有形成斷路　(D)沒有形成封閉迴路

8.（ ）已知串聯電路的電壓V與電流I，可與單一河道的水位差、水流概念進行對比，如附圖所示。則關於圖中電路的V與I之關係，下列何者正確？
(A)V_總＝V₁＝V₂；I₁＝I₂＝I₃(B)V_總＝V₁＝V₂；I₁＋I₂＋I₃(C)V_總＝V₁＋V₂；I₁＝I₂＝I₃(D)V_總＝V₁＋V₂；I₁＋I₂＋I₃

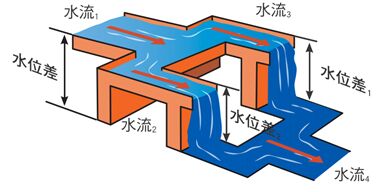

9.（ ）已知並聯電路的電壓V與電流I，可與分叉河道的水位差、水流概念進行對比，如附圖所示。則關於圖中電路的V與I之關係，下列何者正確？
(A)V_總＝V₁＝V₂；I₁＝I₂＋I₃＝I₄(B)V_總＝V₁＝V₂；I₁＝I₂＝I₃＝I₄(C)V_總＝V₁＋V₂；I₁＝I₂＋I₃＝I₄(D)V_總＝V₁＋V₂；I₁＝I₂＝I₃＝I₄

10.（ ）附圖中，哪一個電阻與LED的正極接腳相連？
(A)甲　(B)乙　(C)丙　(D)丁

12.（ ）已知繼電器的電路分為：1.控制電路（連接電源、控制繼電器運作），2.工作電路（連接待控制的元件與電路）。則控制電路應該連接在圖中的哪組接點？
(A)甲、丁　(B)乙、丙　(C)乙、戊　(D)丙、戊

14.（ ）若想利用繼電器控制風扇：平時風扇持續運轉，繼電器通電後，風扇停止。則風扇的電路應該連接在圖中的哪組接點？
(A)甲、丁　(B)乙、丙　(C)乙、戊　(D)丙、戊

15.（ ）附圖為繼電器接點示意圖，其中何者代表「NO」接點？
(A)甲　(B)乙　(C)丙　(D)戊
