111年 - 111 交通事業公路升資考試_佐級晉員級_技術類（選試結構學概要）：結構學概要#111592

科目：結構學 | 年份：111年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

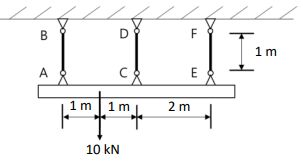

一、如下圖所示，3 根相同材質鋼桿連接在剛性構件上，其中 AB、CD、EF 桿的截面積皆為 50 mm²。若作用力為 10 kN，求各桿的受力。（25 分）

二、求下圖中簡支梁的剪力與彎矩分布圖。（25 分）

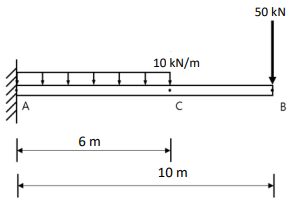

三、求下圖中懸臂梁的剪力與彎矩分布圖。（25 分）

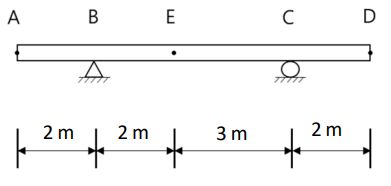

四、一懸臂簡支梁如下圖所示，求：B 點反力（）、C 點反力（）、E 點剪力（）與 E 點彎矩（）的影響線。（25 分）
