111年 - 111 專技高考_化學工程技師：程序設計#111961

科目：程序設計 | 年份：111年 | 選擇題數：0 | 申論題數：13

試卷資訊

所屬科目：程序設計

選擇題 (0)

申論題 (13)

(一)Aspen Plus 是什麼？有何用途？
(二)舉出任五種 Aspen Plus 內建模型。
(三)舉出任五類型產業會使用 Aspen Plus。
(一)請寫出原料與產品中文名稱。
(二)此生產方式會使用到那些化工單元？請寫出任四種化工單元名稱。
(三) 依 圖 一 概 念 ， 繪 出 該 生 產 方 式 的 基 本 程 序 流 程 圖 （ process flow diagram）。
(一)請寫出圖二中(a)與(b)物流的中文名稱。（4 分）
(二)圖二中那些屬於化學反應裝置與再沸器裝置？請寫出該裝置編號。 （8 分）
(三)編號 3 與 16 物流中主要化學成分為何？請寫出該化學式。 （4 分）
(四)說明裝置編號 P-102 或 P-103 的功能。（4 分）

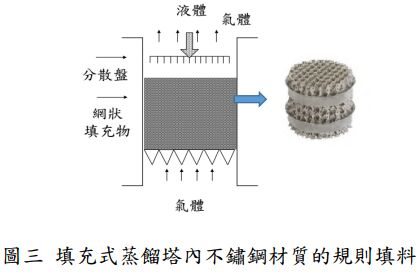

四、某一直徑 1.5 米填充式蒸餾塔，內置 70 個塔盤（tray）與不鏽鋼材質的 規則填料（structured packing）如圖三所示，已知塔盤總高 30 米。假設 2010 年份設備 CE 指標值為 453.8，請估算該蒸餾塔的設備成本（capital cost）。提供 2000 年份設備 CE 指標值為 441.9，填充式蒸餾塔之相關數 值包括塔盤總高 5 米，直徑 0.5 米，設備成本 1.8✖104 美元，及成本指數 1.7 等。（25 分）637d92866046d.jpg
(一)請寫說明圖中 D 與 F 點代表何意？
(二)圖中三條曲線何者折現率（discount rate）最大？請寫出該曲線編號， 並描述其折現率對製程操作至結束時的整體投資案獲利情形。
