111年 - 111 臺灣港務股份有限公司_新進從業人員甄試試題_師級_土木：工程力學(包括材料力學)#112864

一、一衍架如圖所示，共有幾根零桿？
 (受力小於 0.1N 就算為零桿，答: ________根)

二、一重量為 W=756N 之方塊放置於一斜面上，同時施加一水平推力 F 於此方塊上，如下圖所示，若斜面之摩擦係數為 0.3，試計算維持該方塊 為靜止不動時所需施加水平推力 F 之範圍？

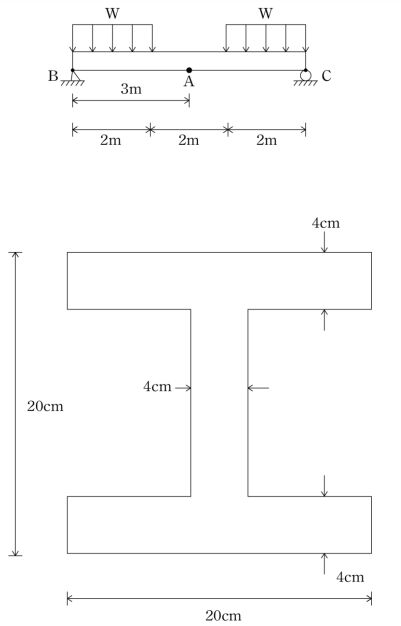

三、一簡支梁於其兩端點三分之一跨徑範圍內，分別承受一均佈載重力 W=10KN/m 作用，此均勻梁斷面為工字型，分別如下圖所示，假設此 工字梁產生撓曲彈性變位時，其斷面平面仍保持平面，試求此工字梁於 A 點所承受之(1)軸向應力與(2)剪應力。

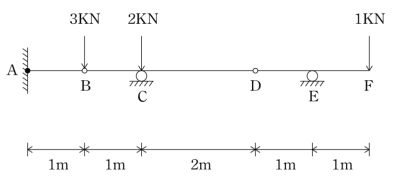

四、下圖所示為一承受集中力作用之 AF 梁，其中 B 點與 D 點皆為鉸接 (Hinge)，(1)試求此梁中 A 點之彎矩，(2)繪出 AF 梁之剪力圖，(3)繪出 AF 梁之彎矩圖。
