所屬科目：電路學
(二)電路圖(a)中 v1、i2、 及 之值？
(三)等效電路圖(b)中 及 之值？

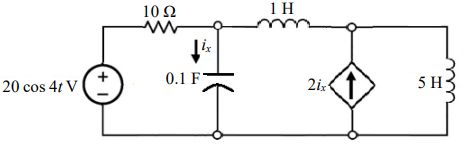

三、某具有弦波輸入之電路圖如下圖所示，此開關在時間 t = 0 前已經關閉很長一段時間，試計算該電路中之流經電容器之電流 ix 值。

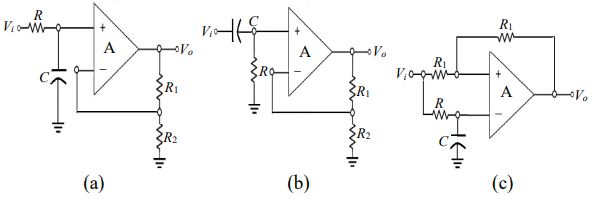

四、下列所示(a)、(b)及(c)三個電路為運算放大器（OPA）加上 RC 選頻網路 所組合而成之主動濾波器電路，請分別計算三個電路之輸入 Vi 與輸出 Vo 之轉移函數及截止頻率，並說明其為何種濾波器電路及其原因？
