所屬科目：工程力學概要

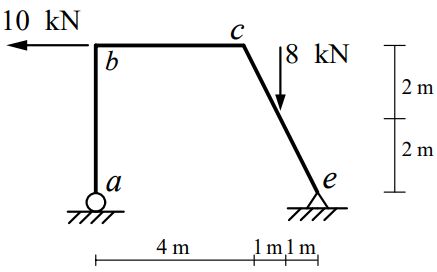

一、如圖所示構件，a 點為滾支承，e 點為鉸支承。求 e 點鉸支承之水平與垂直方向的反力、a 點滾支承垂直方向反力，及梁桿件在 c 點的彎矩。 （25 分）

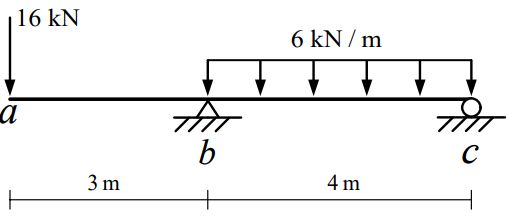

二、如圖所示梁桿件，b 點為鉸支承，c 點為滾支承。求 b 點、c 點支承之垂直方向反力，及繪製梁桿件剪力圖及彎矩圖。（25 分）

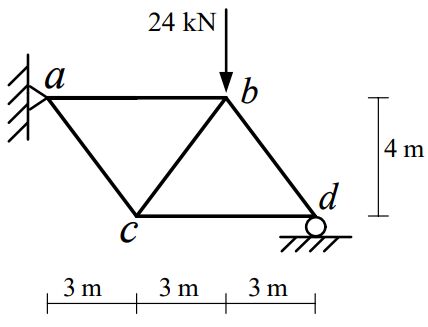

三、如圖所示桁架結構，a 點為鉸支承，d 點為滾支承。求 a 點、d 點之支承 反力，及 ab 桿件、bc 桿件的軸力。（25 分）

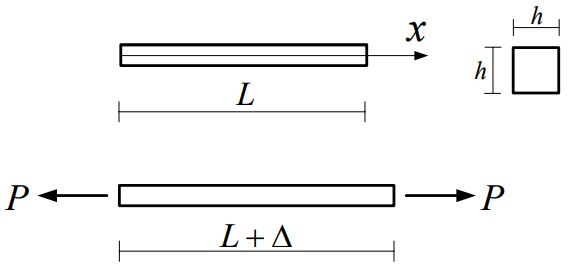

四、如下圖所示正方形斷面軸向桿件，無外力作用桿件未變形軸向長度 L= 1500 mm 、正方形斷面邊長 h= 40 mm 、材料彈性模數 E= 250 GPa 、 波桑比v= 0.25。當桿件承受軸拉力 P= 800 kN，求此時桿件軸向應力σx、 正向應變εx 、軸向伸長量△及變形後正方形斷面的邊長。（25 分）參考公式：1 GPa/ 1 kN mm2
