所屬科目：工程力學概要

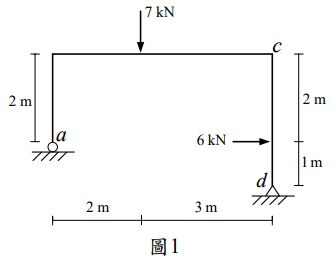

一、如圖 1 所示構件，a 點為滾支承，d 點為鉸支承。求 d 點鉸支承之水平與垂直方向的反力、a 點滾支承垂直方向反力，及梁桿件在 c 點的彎矩。 （25 分）

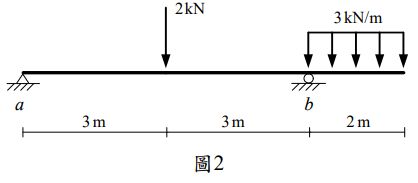

二、如圖 2 所示梁桿件，a 點為鉸支承，b 點為滾支承。求 a 點、b 點支承之垂直方向反力，及繪製梁桿件剪力圖及彎矩圖。（25 分）
三、如圖 3 所示 ab 鋼纜及 bc 鋼纜，在 b 點承受垂直載重 25 kN，求 ab 鋼纜 及 bc 鋼纜的軸力。（25 分）

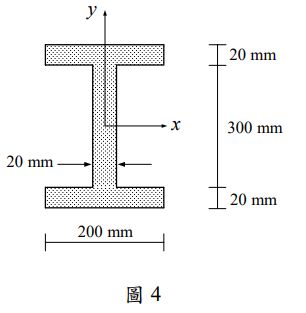

四、求下圖陰影工型斷面的面積 A 及慣性矩。（25 分）
