所屬科目：基本電學(概要)
一、請將圖 1 中所有電流源組成單一等效電流源，並繪製成單一電流源之等效電路，且計算電壓 v 之數值。（20 分）
二、如圖 2 所示電路，其中輸入端之電壓源= 7.68 cos(2t + 47°) V，且輸出電壓= 1.59 cos(2t + 125°) V，請計算電容 C 之數值。（30 分）

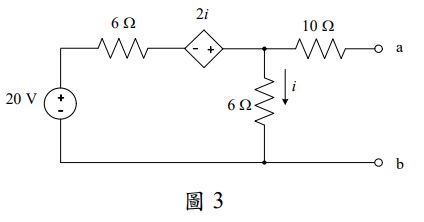

三、如圖 3 所示電路，請計算 ab 兩端之戴維寧等效電阻。 （25 分）

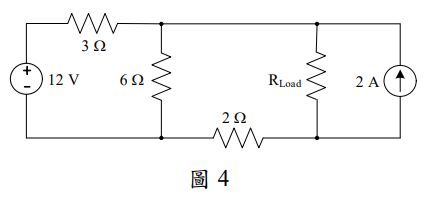

四、當圖 4 所示電路對於負載具有最大功率傳輸時，請計算負載之數值以及所傳輸的最大功率。（25 分）
