112年 - 112 專技高考_電機工程技師：電路學#117587

一、考慮如圖(一)之電阻組合電路中，試求直流電源端（120 V）產生的功率值。（25 分）

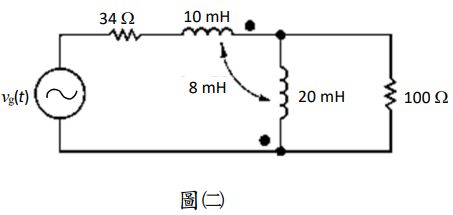

二、考慮如圖(二)之交流電路中，若 v_g(t) = 660 cos(5000t) V 時，試求輸送到 100Ω電阻的平均功率值。（25 分）

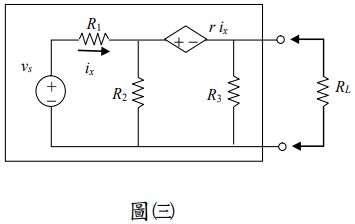

三、考慮如圖(三)之電路中，R₁ = R₂ = R₃ = 10Ω，流控電壓源（Current Controlled Voltage Source, CCVS）的轉換電阻 r = 5 Ω，若施加直流電壓 v_s = 8 V，請繪出由負載 R_L 端所看到的諾頓（Norton）等效電路。（25 分）

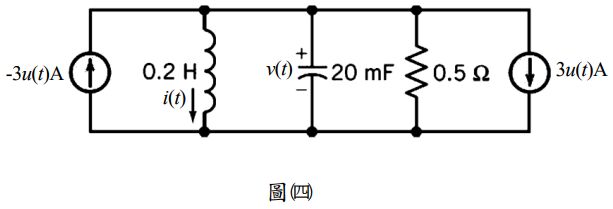

四、考慮如圖(四)之電路中，其中 u(t)是單位步階（Unit Step）函數，電容與電感之初始值均為 0，分別求其電感電流（i(t)）與電容電壓（v (t)）。（25 分）
