113年 - 113 新北市公立高級中等學校教師聯合甄選試題：板金科、製圖科、機械科#119723

科目：教甄◆板金科 | 年份：113年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：教甄◆板金科

選擇題 (50)

1. 不鏽鋼因含有鎳與鉻的成分，故切削性不好，但可在不鏽鋼中加入何種金屬元素，即可改善切削性？ (A) 硫、硒 (B) 硫、鉛 (C) 硫、鎢 (D) 硫、鋅
2. 乙炔氣在乙炔鋼瓶內並不安定，具有爆炸的危險，所以必須在鋼瓶內加入何種化學物才可防止乙炔爆炸？ (A) 丙醇 (B) 乙醇 (C) 丙烯 (D) 丙酮
3. 用點銲法銲接兩金屬薄板，若點銲機通以 12 伏特的電壓、100 安培電流，通電時間為 10 秒，則點銲機所釋放的熱量為多少焦耳？ (A) 288 (B) 2880 (C) 1200 (D) 12000
4. 有關 TIG 的敘述，下列何者正確？ (A) 於薄板材銲接時，鎢極不消耗 (B) 只適用於交流電銲接 (C) 以二氧化碳為保護氣體 (D) 以消耗性的銲條為電極
5. 下列何種表面硬化法須在 500°C 的溫度中做長時間加熱，使之表面產生硬化？ (A) 滲硼法 (B) 滲碳法 (C) 氮化法 (D) 滲硫法
6. 依照 CNS 的配合標準，孔徑 40H7 與軸徑 40k6 配合，是屬於下列何種配合？ (A) 緊配合 (B) 精密配合 (C) 鬆配合 (D) 干涉配合
7. 用於有精光孔的工件做外徑及端面加工，且工件裝於兩頂心間，需使用下列何種夾具夾持工件？ (A) 套軸夾持 (B) 花盤夾持 (C) 夾頭夾持 (D) 套筒夾持
8. 用直徑 10mm 之高速鋼鑽頭鑽一通孔，工件厚度 60mm。鑽削速度為 3.14m/min，以每轉 0.2mm 的進刀量進刀，鑽孔前鑽頂與工件表面距離為 30mm，求鑽此通孔的鑽削時間為？ (A) 0.47 秒 (B) 4.7 分 (C) 4.7 秒 (D) 0.47 分
9. 一雙線螺紋的螺桿每分鐘迴轉 60 次，螺桿上的螺帽於 30 秒內移動了 18cm，則此螺桿上螺紋的螺距為多少 mm？ (A) 3 (B) 0.3 (C) 6 (D) 0.6
10. 設計一傳動機構，以皮帶輪帶動直徑 20cm 的軸，帶輪上用一 2cm×2cm×15cm 的方鍵連結於軸上，若軸的轉速 300rpm 時傳輸功率為 47.1kW，則鍵上所受之剪應力約 為多少 MPa？ (A) 4 (B) 5 (C) 6 (D) 8
11. 有一彈簧受到 500N 的軸向負荷，其線圈外徑 40mm，線直徑為 5mm，則其彈簧指數為下列何者？(A) 12.5 (B) 7 (C) 8 (D) 2.5
12. 有一壓縮彈簧，當壓縮負荷由 1200N 增至 2800N 時，彈簧長度由 160mm 縮短至 120mm，則該彈簧具有下列何者？ (A) 10 N/mm 的彈簧常數 (B) 13.3 N/mm 的彈簧常數 (C) 190mm 的自由長度 (D) 200mm 的自由長度
13. 滾針軸承長度與直徑的比值約為幾倍以上？ (A) 4 (B) 6 (C) 8 (D) 10
14. 軸承號碼為 7302 則其孔徑為多少 mm？ (A) 2 (B) 10 (C) 12 (D) 15
15. 一圓盤離合器，外徑 14cm，內徑 6cm。若μ＝0.2，軸向推力為 2000N，則扭矩為多少 N-m？ (A) 20 (B) 30 (C) 40 (D) 50
16. 直角迴轉皮帶之應用，下列何者正確？ (A) 可用於平皮帶 (B) 可逆傳動 (C) 主動軸與從動軸互相垂直，中心線相交於一點 (D) 一輪上皮帶的退出點與另一輪上皮帶的進入點，無需同時位於輪寬中心平面上
17. 有一鏈輪傳動組，若鏈輪 A 為 27 齒以 200rpm 迴轉帶動 54 齒的 B 鏈輪，若傳動過程有 2％的的動力變成熱而損失掉，則鏈輪 B 的轉數為多少 rpm？ (A) 98 (B) 100 (C) 196 (D) 200
18. 一鉋齒機藉一單式定心輪系變換轉速，該輪系由 A、B、C、D 四齒輪依序所組成，各輪齒數依序分別為 60、48、36、24，其中 A 輪為主動輪，轉速為 1200rpm，D 輪為從動輪，則下列描述何者正確？ (A) 輪系值為 2.5 (B) B 輪轉速為 1800rpm (C) D 輪轉速為 3000rpm (D) C 輪轉速為 2400rpm

19. 如右圖所示之構架，A 點之反作用力為多少 N？
(A) 40.0 (B) 53.3 (C) 66.7 (D) 75.6

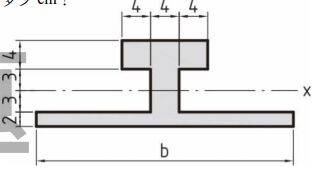

20. 設計一上下不對稱的工型斷面樑，其截斷面尺度如右圖所示，若水平形心軸 x 之位置距離頂端 7cm，則其下翼部之寬度 b 應為多少 cm？
(A) 18 (B) 24 (C) 30 (D) 36

21. 一物體從靜止落下，在最後一秒內所行之距離為全行程之一半，則行經全程所需的時間為多少秒？ (A) (B) (C) 5.5 (D) 6.5
22. 已知一飛輪以 1200rpm 之轉速旋轉，若施加一扭矩在該飛輪，其大小為常數，方向與飛輪旋轉方向相同，結果飛輪之轉速在 5 sec 內增加至 1800 rpm，則飛輪之角加速度為多少 rad/sec2? (A) π (B) 2π (C) 3π (D) 4π

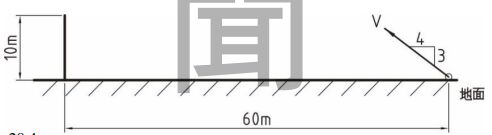

23. 如下圖所示，在一水平之地面上，放置一垂直鐵絲網與一發球機，該鐵絲網高度為10m 且距離發球機 60m 遠，若發球機以初速度為 V m/sec 射出一球，其方向如圖所 示，若不計空氣阻力並忽略發球機之高度，欲使球飛越過鐵絲網，求 V 之最小值為 多少 m/sec?（註：＝2.64，重力加速度為 10 m/sec2）
(A) 28.4 (B) 35.3 (C) 52.8 (D) 75.4

24. 如圖所示之滑輪系統，物體 A 之質量為 60kg，且以 2.45m/sec2 之加速度向上移動，若不計較滑輪與繩索之重量，以及二者間之摩擦，則物體 B 之質量為多少 kg？
(A) 82 (B) 75 (C) 50 (D) 42

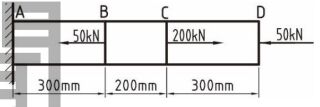

25. 如圖所示，有一材料受三力作用，若斷面積為 100mm2，彈性係數 E＝150GPa，則其長度總變化量為多少 mm?
(A) 1 (B) 2 (C) 3 (D) 4

26. 如下圖所示機件，AB 長 200mm，BC 長 150mm，在 A 端受一垂直向下之力 150N 作用，在 C 端則有一水平力 P 以保持平衡，B 銷裝置如圖所示，且 B 銷之直徑為 5mm， 則 B 銷所受之平均剪應力約為多少 MPa？
(A) 1.6 (B) 3.2 (C) 4.8 (D) 6.4

27. 如圖所示為一均質簡支樑，若不計樑重，其斷面為 12cm×20cm，試求樑中間處斷面之 D 點位置的彎曲應力為多少 MPa?
(A) 1 (B) 1.5 (C) 2 (D) 2.5
28. 物體形狀逐漸變化成不規則，要表達其斷面形狀，可採何種剖面視圖表示為佳？ (A) 移轉剖面視圖 (B) 半剖面視圖 (C) 局部剖面視圖 (D) 全剖面視圖
29. 鈦在 882℃以下時，為下列何者？ (A) BCC 之α相 (B) HCP 之α相 (C) HCP 之β相 (D) BCC 之β相

30. 請選出下圖之正確俯視圖為下列何者？
(A)(B)(C)(D)

31. 請選出下圖之正確前視圖為下列何者？
(A)(B)(C)(D)

32. 請選出下圖之正確俯視圖為下列何者？
(A)(B)(C)(D)

33. 請選出下圖之正確前視剖面圖為下列何者？
(A)(B)(C)(D)
34. 熱處理須先把鋼料加熱到高溫使組織變為下列何者？ (A) 雪明碳鐵 (B) 沃斯田鐵 (C) 麻田散鐵 (D) 波來鐵
35. 含碳量 0.95%之高碳鋼其退火金相組織為何之混合組織？ (A) 雪明碳鐵與麻田散鐵 (B) 雪明碳鐵與波來鐵 (C) 雪明碳鐵與沃斯田鐵 (D) 肥粒鐵與波來鐵
36. 直徑 15 mm 且長為 0.4 m 的傳動軸，受 T = 30πN m 的扭矩作用，傳動軸的剪彈性係數 G = 80 GPa ，則扭轉角約為幾度？ (A) 0.047 (B) 2.716 (C) 3.186 (D) 5.432
37. 氧乙炔切割與氧乙炔焊接最大的差異是在於下列何者？ (A) 火嘴構造 (B) 所用氣體 (C) 火焰溫度 (D) 加熱方式
38. 下列何者不是餘隙配合？ (A) Φ26H7/h9 (B) Φ26H7/j8 (C) Φ26G7/g8 (D) Φ26G7/h8
39. 金屬正常化熱處理一般採何方式進行？ (A) 空冷 (B) 水冷 (C) 爐冷 (D) 油冷
40. 亞共析鋼如何變成麻田散鐵之組織？ (A) 加熱至 A3 以上 30～50℃後水冷 (B) 加熱至 A1 以上 30～50℃後水冷 (C) 加熱至 A1～A3 之間後水冷 (D) 加熱至 Acm 以上 30～50℃後水冷
41. 一物體上某一點的平面應力狀態為σx = 100 MPa，σy = 20 MPa，τxy = 30 MPa。 若僅考慮 x-y 平面之應力轉換，則此點的最大剪應力的值為多少 MPa？ (A) 40 (B) 50 (C) 58 (D) 67
42. 有關公差與工件配合的敘述，下列何者不正確？ (A) 公差符號由基本尺寸、公差位置及公差等級三部分組成 (B) 軸徑為 20.08mm，孔徑為 19.92mm，這種配合稱為干涉配合(interference fit) (C) 若軸的尺寸為φ35h7，則其最小軸徑為 35.00mm (D) 工件的基本尺寸為 28mm，若最大尺寸為 28.04mm，最小尺寸為 27.98mm，則其公差稱為雙向公差
43. TIG 銲機在相同電流之下，下列何種電極極性母材滲透最深？ (A) 直流正極性 (B) 直流負極性 (C) 交流 (D) 方脈波
44. 採用 PE 管材施工時，下列何者為錯誤方法？ (A) 可用熱熔對接接合 (B) 可用電熔接合 (C) 可用套熔接合 (D) 可用膠合劑接合
45. 有關數值控制車床之程式碼的敘述，何者不正確？ (A) G03 為圓弧切削（逆時針） (B) G28 為參考點復歸 (C) G96 是代表啟用等表面線速度控制 (D) G18 為設定 X-Y 工作平面
46. 臺灣坊間搭建「鐵厝」骨架，廣用的「鍍鋅 C 型鋼」是以下列何種方法製造？ (A) 折床 (B) 滾軋 (C) 擠製 (D) 沖壓
47. 鍍鎳前常先鍍何者以增加鍍層之附著力？ (A) 鋅 (B) 鉻 (C) 鎘 (D) 銅
48. 下列敘述何者為錯誤？ (A) 銑床刀柄錐度為 7/24 (B) TP 管螺紋的錐度為 1/16 (C) 莫氏錐度約為 1/20 (D) 公制標準推拔銷錐度為 1/24
49. 一皮帶輪上緊邊皮帶的張力為 10 kN ，鬆邊皮帶的張力為 8 kN ，皮帶輪直徑為80cm ，若皮帶輪的迴轉速率為 600 rpm ，則其傳送功率為多少 kW？ (A) 12.6 (B) 25.1 (C) 50.2 (D) 100.4
50. 某一工件銑削行程 480 mm，銑削深度 0.4 mm，銑削寬度 250 mm，而單位時間削除 量為 1200 mm3 / min，則該工件之銑削過程需時若干？ (A) 10 min (B) 25 min (C) 40 min (D) 48 min

申論題 (0)
