114年 - 第3章串並聯電路：3-6 Y-△互換#129179

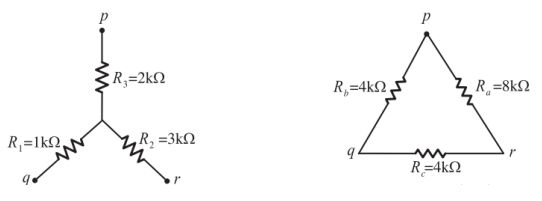

1.以下電路等效

(A)O (B)X

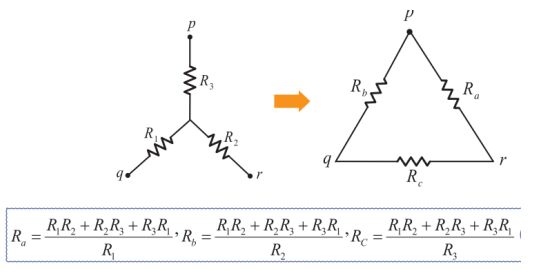

2.Y 轉△公式如下：

(A)O (B)X

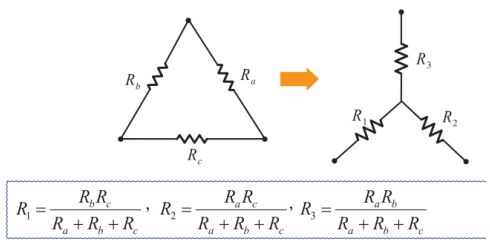

3.△轉 Y 公式如下：

(A)O (B)X

二、選擇題

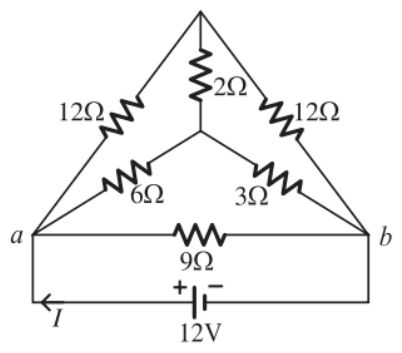

1.電路如圖，求電流 I = ？

(A)0.1A(B)1A(C)2A(D)3 A

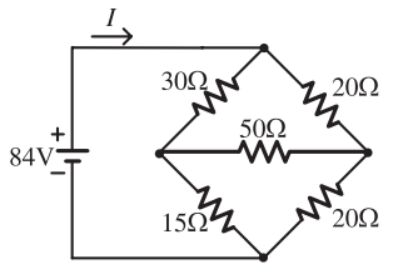

2.電路如圖，求電流 I = ？

(A)0.1A(B)1A(C)2A(D)3 A

3.電路如圖，R₁ = 8Ω、R₂ = 2Ω、R₃ = 8Ω、R₄ = 4Ω、R₅ = 4Ω、R₆ = 16Ω，求電流 I
= ？

(A)1A(B)2A(C)3A(D)6 A

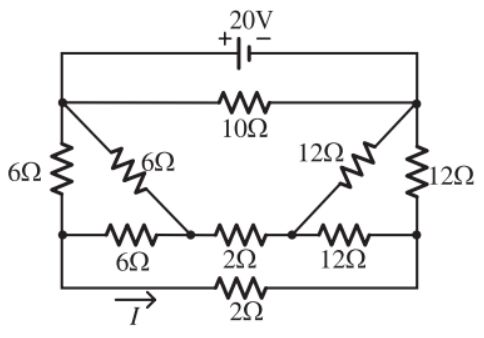

4.電路如圖，求電流 I = ？

(A)1A(B)2A(C)3A(D)4 A

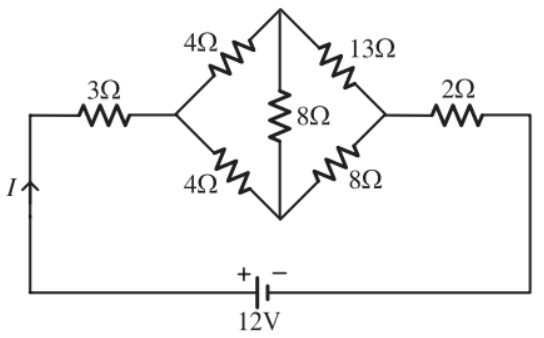

5.電路如圖，求電流 I = ？

(A)1A(B)2A(C)3A(D)4 A
