114年 - 03900 門窗木工甲級工作項目 01：製圖與門窗設計 51-77（2025/10/21 更新）#132522

科目：技檢◆門窗木工-甲級 | 年份：114年 | 選擇題數：27 | 申論題數：0

試卷資訊

所屬科目：技檢◆門窗木工-甲級

選擇題 (27)

51. 六邊形的內角合是 (A)620° (B)640° (C)680° (D)720° 。

52. 七邊形的內角合是 (A)680° (B)720° (C)840° (D)900° 。

53. 正六邊形之每一內角等於 (A)60° (B)90° (C)120° (D)150° 。

54. 正八邊形之每一內角等於 (A)110° (B)120° (C)125° (D)135° 。

55. 門框的減榫通常是以門框材料寬度的______設計。 (A)五分之一 (B)四分之一 (C)三分之一(D)二分之一

56. 指線是用於 (A)方向引導 (B)錯誤的更正標明 (C)隱藏部份 (D)記入尺寸或註解。

57. 依中華民國國家標準(CNS)下列對尺度標註的說明何項正確？ (A)中心線可當尺寸線 (B)尺寸應標註於尺寸線上方 (C)尺寸應標註於尺寸線中間 (D)尺度界線應較輪廓線粗。

58. 圖學的兩個要素是 (A)線條與文字 (B)線與尺寸 (C)比例與文字 (D)符號與說明。

59. 木工製圖常用下列何種圖表示較複雜的內部結構？ (A)立體圖 (B)草圖 (C)剖視圖 (D)透視圖。

60. 右側視圖在前視圖右邊時，物體的俯視圖畫在前視圖上方的畫法為 (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法。

61. 下列何者為鑲板與框架接合之正確結構圖？ (A)

62. 下圖為門之縱桿與鑲板之結構，試問水平剖面圖投影所得的前視圖為何？(A)

63. 傳達設計意念，最快速直接的方法是 (A)口頭講 (B)書面報告 (C)草圖示意法(D)模型展示法。

複選題
64. 下列敘述哪些正確？ (A)中華民國國家標準簡稱為 CNS (B)日本工業標準的簡稱 JNS (C)德國標準化學會簡稱為 DIN (D)國際標準組織簡稱為 ISO 。

複選題
65. 下列哪些曲線需借助曲線板畫出？ (A)圓 (B)橢圓 (C)雙曲線 (D)拋物線。

複選題
66. 有關應用幾何作圖，下列敘述哪些正確？ (A)二圓互相內切，則連心線長度等於兩半徑之差 (B)二圓弧相切，其切點必位於此二圓弧的連心線上 (C)通過在一直線上的三點，可作一圓弧 (D)漸開線及阿基米德蝸(螺旋)線是平面曲線，而柱面螺旋線是空間曲線。

複選題
67.

左圖為第三角法的前視圖與俯視圖，試選出正確的右側視圖(A)

複選題
68. 正投影時，投影箱的六個平面乃由三個彼此垂直的主要投影面展開所得一般所謂的物件三視圖，其中側視圖可用來表示物件哪兩個主要方向的尺寸？ (A)寬度 (B)高度 (C)深度 (D)長度。

複選題
69. 各圖中尺度標註法，下列哪些正確？ (A)

複選題
70. 各圖中之尺度標註法，下列哪些正確？ (A)

複選題
71. 下列敘述哪些正確？ (A)繪等角半剖面，相對兩剖切面剖面線必須同向畫出 (B)繪製等角圖一般常用方箱法 (C)等角圖的尺度界線、尺度線標註，須與等角軸平行 (D)立體圖數字書寫須順其等角面方向。

複選題
72. 於透視投影中，下列敘述哪些正確？ (A)物體與視點之距離若不變，則投影面愈接近視點，所得之投影就愈小 (B)投影面與視點間之距離若不變，則物體愈接近視點，所得投影就愈大 (C)物體與投影面相貼時，則不論視點之遠近，貼在投影面之部份，即為其真實形狀及大小 (D)物體與投影面間之距離若不變，物體在投影面之前時，則視點愈接近投影面，所得之投影就愈小。

複選題
73. 有關剖視圖，下列敘述哪些正確？ (A)割面可轉折 (B)所有的剖面線均應與水平成 45° (C)剖面線屬細實線 (D)尺度應註於剖面圖之內部。

複選題
74. 有關剖視圖，下列敘述哪些正確？ (A)經機件的中心線剖切時，割面線可予省略 (B)多個剖視圖，每次剖切均係整體剖切，與其他剖切無關連 (C)半剖面之割面線不可省略 (D)割面可轉折，但仍屬於全剖面。

複選題
75. 圓錐的展開，因為可能為直立正圓錐體或斜圓錐體，所以可能需用下列哪些展開法？ (A)平行線法 (B)平行四邊形法 (C)放射線法 (D)三角形法。

複選題

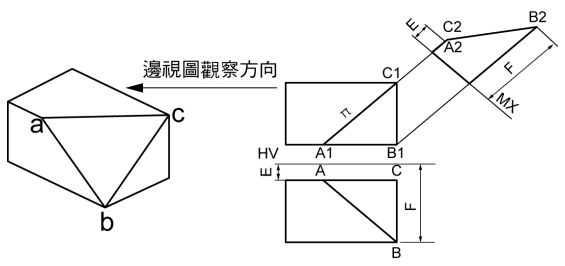

76. 如下圖所示，下列敘述哪些正確？

(A) 為 ab 邊的實長 (B) 為 ac 邊的實長 (C) 為 ab 邊的實長 (D) 不是 bc 邊的實長。

複選題
77. 門窗木工施作時，如有單、複斜結構需放樣時，求實長的方法有 (A)三角形法 (B)四角形法 (C)旋轉法 (D)輔助視圖法。

申論題 (0)
