114年 - 04000 配電線路裝修丙級工作項目 04：架線 1-70（2025/10/27 更新）#132609

科目：技檢◆配電線路裝修-丙級 | 年份：114年 | 選擇題數：70 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-丙級

選擇題 (70)

1. ACSR 係指 _______之簡稱。(A)鋼心鋁線 (B)銅包鋼線 (C)全鋁線 (D)裸硬銅線

2. 壓接套管於張力處所採竹節壓接時，每節之間隔以_______公厘最適。 (A)0.4～1.0 (B)1.0～1.6(C)1.6～3.2 (D)3.2～3.8

3. 低壓連接接戶線，架空部分長度不得超過 20 公尺，其總長度自第一支持點起不得超過多少公尺 (A)45 (B)50 (C)55 (D)60 。

4. 桿距間導線之張力接頭與終端拉線夾板距離應在多少公尺以上為宜 (A)10.5(B)7.5 (C)3.5 (D)1.5 。

5. 高壓 11.4kV 配電線與樹木之最小水平間隔為 (A)1.2 公尺 (B)1.0 公尺 (C)0.8公尺 (D)1.5 公尺。

6. 低壓縱式裝置拆除導線時，其順序應 (A)由下而上 (B)由上而下 (C)先拆最下，再拆最上，最後拆中間 (D)先拆最上，再拆最下，最後拆中間。

7. 非張力處所 PVC 銅線與銅線作壓接接續時，應選用 (A)C 型銅壓接套管 (B)H 型鋁壓接套管 (C)鋁修補套管 (D)鋁壓接套管。

8. 鋁紮線係用於綁紮 (A)交連 PE 風雨線 (B)裸鋁導線 (C)裸銅導線 (D)PVC 電線。

9. 樹木修剪不易地區之高壓導線宜採用 (A)裸硬銅線 (B)裸鋼心鋁線 (C)高壓交連 PE 風雨線 (D)架空電纜。

10. 壓接銅線 60mm² 張力處所之壓接套管，其壓縮鍵應選用 (A)U-27T (B)U-BG(C)U-0 (D)Cu60 。

11. 以人工架線時，繩索與導線端之連接，宜採用 _______綁拉導線，且繩端必須平滑並用紮線綁紮。(A)8 字結法 (B)半結法 (C)雙套法 (D)平結法

12. 鋼心鋁線之張力接線應使用 (A)鋁修補套管 (B)鋁壓接套管 (C)鋁壓接套管附鋼心套管 (D)H 型壓接套管。

13. 依據台灣電力公司「架空配電線路施工」，PVC 鋁風雨線與銅線於非張力分歧處所接續，應使用______壓接。 (A)C 型銅壓接套管 1 只 (B)C 型銅壓接套管 2 只 (C)H型鋁壓接套管 1 只 (D)H 型鋁壓接套管 2 只

14. 雙抱橫擔上裝二只裝腳礙子其綁紮應 (A)用一條紮線，二只一起綁紮 (B)用二條紮線每只各自綁紮 (C)用一條紮線僅綁紮電源側礙子 (D)用一條紮線僅綁負荷側礙子。

15. 低壓 PVC 風雨線線路之礙子綁紮應使用 (A)軟銅紮線 (B)硬銅紮線 (C)裸銅紮線 (D)PVC 銅紮線。

16. 低壓銅線甲種紮線施工法為_____再留適度長度反折。 (A)紮線逆電線捻股方向綁紮礙子後兩邊繞紮導線密繞五匝 (B)紮線逆電線捻股方向綁紮礙子後兩邊繞紮導線疏繞五匝 (C)紮線逆電線捻股方向綁紮礙子後兩邊繞紮導線密繞四匝 (D)紮線逆電線捻股方向綁紮礙子後兩邊繞紮導線疏繞四匝

17. 於軸型礙子施作鋁線終端紮線，在最後兩紮線端應相互絞合 (A)1 回 (B)2 回(C)3 回 (D)4 回。

18. 配電線路之導線接續時，應使用 (A)鋼絲鉗壓接 (B)油壓壓縮工具壓接 (C)鐵鎚錘打壓接 (D)活動扳手夾接。

19. 張力處所之導線壓接，其壓接套管應 (A)由中心起壓，向左、右二端交錯壓接 (B)由二端交錯向中心壓接 (C)由一端依序向另一端壓接 (D)由中心壓至一端再由中心壓至另一端。

20. 銅線張力處所之壓接，其壓接部位應以鋼絲刷刷淨後 (A)塗鉻酸鋅糊 (B)塗防氧保護油 (C)塗黃油 (D)直接壓接。

21. 架設電線時應將導線放在_______以利拉動導線。 (A)橫擔上 (B)滑車上 (C)線架上 (D)地面上

22. 架線作業工作人員應一律穿戴 (A)橡皮手套 (B)塑膠手套 (C)棉紗手套 (D)羊皮手套。

23. 架設跨越溪川、山谷之特殊長桿距，使用強度較高之導線，其終端應用之使用 (A)鋁製拉線夾板固定 (B)鋼製拉線夾板固定 (C)銅製拉線夾板固定 (D)終端壓縮套管固定。

24. 交連 PE 風雨線應用_________綁紮。 (A)軟銅紮線 (B)硬銅紮線 (C)鋁紮線 (D)與導線同材質之PVC 紮線

25. 全鋁線或鋼心鋁線其綁紮部位應用________ 先包紮一層後再綁紮。(A)鋁紮帶 (B)銅紮帶 (C)錫紮帶 (D)塑膠帶

26. 高壓裝腳礙子於直線線路之綁紮法為 (A)邊溝紮線 (B)頂溝紮線 (C)甲種紮線(D)乙種紮線。

27. 鋁導線之終端紮線，其穿過軸型礙子於受壓部位應使用________緊紮在導線上。 (A)鋁紮帶左撚 (B)鋁紮帶右撚 (C)成型保護條左撚 (D)成型保護條右撚

28. 高壓裝腳礙子之邊溝紮線法是先把導線放在合力方向反側之礙子溝上，紮線由導線______起繞。 (A)左方 (B)右方 (C)上方 (D)下方

29. 導線之桿距間張力壓接套管應距離裝腳礙子多少公尺以上 (A)1.0 (B)2.0 (C)3.0 (D)4.0 。

30. 鋁導線作張力壓接套管壓接前，導線表面之污銹應先用鋼絲刷刷淨後，再塗佈 (A)機油 (B)黃油 (C)防氧保護油 (D)鉻酸鋅糊。

31. 台灣電力公司架空低壓配電線路，一般採用下列何種電線 (A)裸銅線 (B)裸鋼心鋁線 (C)PVC 風雨線 (D)PVC 電線。

32. 連接接戶線每一架空線段不應超過多少公尺 (A)20 (B)25 (C)30 (D)35 。

33. 同一電業電壓不同之線路互相跨越或掛於同一桿塔者，其電壓較高之線路應占________ 位置。(A)較高 (B)同高 (C)較低 (D)任何

34. 低壓線路跨越人員可輕易進入之陽台，其垂直間隔須保持________公尺以上。 (A)1 (B)1.5 (C)2.0(D)2.5

35. 300MCM 與 477MCM AAC 跳線以 H 型壓接套管壓接時，應選用______壓縮鍵。 (A)B76AH(B)B20AH (C)BN (D)BG

36. 一般低壓接戶線，接戶端支持物最小離地高度為多少公尺 (A)2.5 (B)3.0 (C)3.5 (D)4.0 。

37. 低壓線路導線跨越一般道路最小垂直間隔應保持多少公尺 (A)5 (B)5.5 (C)6(D)6.5 。

38. 6.6/11.4kV 三相四線式多重接地配電線路導線與房屋之基本水平間隔最少應保持多少公尺 (A)1.2 (B)1.5 (C)2.0 (D)2.5 。

39. 拉線礙子使用於 (A)高壓導線 (B)低壓導線 (C)支線 (D)接戶線。

40. 非張力處所之鋁線於壓接前，兩線端應先用鋼絲刷擦淨後塗佈_____ 再套入套管壓接。(A)防氧保護油 (B)酪酸鋅糊 (C)黃油 (D)潤滑油

41. 小轉彎線路裝腳礙子之綁紮，應用 (A)頂溝紮線 (B)終端紮線 (C)邊溝紮線 (D)成型夾條紮線。

42. 接戶線 (A)可跨越鐵路軌道 (B)絕對不可跨越鐵路軌道 (C)在某些情況下不可跨越鐵路軌道 (D)可跨越鄉村的鐵路軌道。

43. 用於傳送電能之導線及其所需之支撐或收納構造物者概稱 (A)供電線路 (B)直流線路 (C)數據線路 (D)交流線路。

44. 依據台灣電力公司「架空配電線路施工」，H 型壓接接線環壓接後，與懸垂礙子之距離應為 (A)200~600mm (B)300~700mm (C)400~800mm (D)500~900mm 。

45. 477MCM 全鋁線高壓裝腳礙子頂溝紮線，應使用______之鋁紮線綁紮。 (A)AWG#4 (B)AWG#6 (C)直徑為 1.27 ㎜ (D)直徑為 2.6 ㎜

46. 直路低壓線軸型礙子甲種紮線法，是應用在______ 平方公厘以下之導線。(A)38 (B)50 (C)60 (D)100

47. 放線作業時，為避免導線於線筒出口處碰觸受傷，宜 (A)轉動線筒 (B)清除線筒上突出物或鐵器 (C)將放線器加以固定 (D)加設木架。

48. 緊線作業後，在終端線夾上束緊導線者為 (A)緊線器 (B)手搖起重機 (C)U 型螺栓及螺帽 (D)制止螺栓及螺帽。

49. 掛設緊線器組前，應詳細檢查 (A)導線弛度 (B)導線絞合方向 (C)壓縮鍵與導線規範的配合 (D)橫擔與懸垂礙子及拉線夾板相連結間之確實可靠。

50. 依據台灣電力公司「架空配電線路施工」，H 型鋁壓接套管壓接後，套管外側導線之線尾需留 (A)10~20 mm (B)15~25mm (C)20~30mm (D)25~35mm 。

51. 依據台灣電力公司「架空配電線路施工」，H 型壓接接線環壓接後，與裝腳礙子中心點之距離應為 (A)200~600mm (B)300~700mm (C)400~800mm (D)500~900mm 。

52. 放線作業操作滾軸人員，宜立於________ 位置，工作方便又安全。(A)軸前 (B)軸後 (C)軸左 (D)軸右

53. 緊線器與手搖起重機配合使用可作 (A)緊線 (B)吊變壓器 (C)吊桿 (D)裝拆器具用。

54. 鋁線接續採用_______較佳。 (A)紮接 (B)夾接 (C)壓接 (D)扭接

55. #2 鋼心鋁線裝腳礙子邊溝紮線包紮鋁紮帶之規範應選用 (A))0.67×6.35 (B)0.76×6.35 (C)1.27×7.62 (D)1.72×7.62 。

56. 477MCM 全鋁線裝腳礙子頂溝紮線包紮鋁紮帶之規範應選用 (A)0.67×6.35(B)0.76×6.35 (C)1.27×7.62 (D)1.72×7.62 。

57. #2 交連 PE 風雨線裝腳礙子頂溝紮線，其施作步驟為 (A)紮線由下往上紮 2匝，在礙子反側不重疊交叉，紮線再由下往上紮 2 匝，二紮線尾互絞 3 回(B)紮線由下往上紮 2 匝，在礙子反側重疊交叉，紮線再由下往上紮 2 匝，二紮線尾互絞 3 回 (C)紮線由上往下紮 2 匝，在礙子反側不重疊交叉，紮線再由下往上紮 2 匝，二紮線尾互絞 3 回 (D)紮線由上往下紮 2 匝，在礙子反側重疊交叉，紮線再由下往上紮 2 匝，二紮線尾互絞 3 回。

58. 導線綁紮工作，下列敘述何者有誤？ (A)綁紮線時使用鋼絲鉗拉紮線 (B)手拉紮線儘可能紮緊 (C)終端紮線之最後絞合使用鋼絲鉗施作 (D)紮線尾端反折處使用鋼絲鉗下壓。

59. 紮線之選用，下列敘述何者有誤？ (A)22mm² PVC 風雨線選用 2.6mmPVC銅紮線 (B)60mm² 裸銅線選用 3.2mm 軟銅紮線 (C) #2ACSR 選用#6 鋁紮線(D)477MCM PVC 鋁風雨線選用#4 鋁紮線。

60. #2 鋼心鋁線張力處之壓接，鋼心線部分應選用_____ 壓縮鍵壓接。(A)72SH (B)72AH (C)73SH(D)73AH

61. #2 鋼心鋁線張力處之壓接，鋁線部分應選用_______壓縮鍵壓接。 (A)72SH (B)72AH (C)73SH (D)73AH

62. 300MCM AAC 張力處之壓接，應選用______壓縮鍵壓接。 (A)75AH (B)75SH (C)76AH (D)76SH

63. 477MCM AAC 張力處之壓接，應選用________壓縮鍵壓接。 (A)B20AH (B)B20SH (C)B22AH (D)B22SH

64. #2 ACSR 非張力處所之壓接，選用 WR189 H 壓接套管，使用 ALCOA 12A手搖壓縮器壓接，選用之壓縮鍵及壓接次數為 (A)O 鍵壓接 2 次 (B)O 鍵壓接 3 次 (C)D 鍵壓接 2 次 (D)D 鍵壓接 3 次。

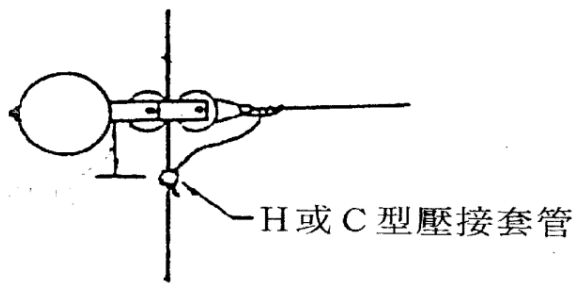

65. 依據台灣電力公司「架空配電線路施工」如下圖，低壓分歧線及接戶分歧用 H 或 C 型壓接套管壓接，壓接處應

(A)以自融性防水膠帶 1/2 重疊來回包紮一次後，再以 PVC 塑膠帶 1/2 重疊來回纏紮一次 (B)以自融性防水膠帶 1/2 重疊來回包紮二次後，再以 PVC 塑膠帶 1/2 重疊來回纏紮一次 (C)以自融性防水膠帶 1/2 重疊來回包紮三次後，再以 PVC 塑膠帶 1/2 重疊來回纏紮一次 (D)以自融性防水膠帶 1/2 重疊來回包紮四次後，再以 PVC 塑膠帶 1/2 重疊來回纏紮一次。

66. 477MCM AAC 與 477MCM AAC 分岐線選用 WR885H 壓接套管，使用ALCOA 12A 手搖壓縮器，選用之壓縮鍵及壓接次數為 (A) N 鍵壓接 3 次 (B)N 鍵壓接 4 次 (C)D 鍵壓接 3 次 (D)D 鍵壓接 4 次。

67. 低壓銅線乙種紮線施工法為________，再留適度長度反折。 (A)紮線交叉綁紮礙子後兩邊繞紮導線密繞五匝(B)紮線交叉綁紮礙子後兩邊繞紮導線疏繞五匝 (C)紮線交叉綁紮礙子後兩邊繞紮導線密繞四匝 (D)紮線交叉綁紮礙子後兩邊繞紮導線疏繞四匝

68. 依據台灣電力公司｢架空配電線路設計｣，低壓線不可超出 (A)二向饋供 (B)三向饋供 (C)四向饋供 (D)五向饋供。

69. 依據台灣電力公司｢架空配電線路施工｣，高壓架空交連 PE 風雨線終端施工，拉線夾板處電線被覆剝除後須以 (A)0.67 鋁紮帶順電線捻股方向疏紮(B)0.67 鋁紮帶逆電線捻股方向疏紮 (C)1.27 鋁紮帶順電線捻股方向疏紮 (D)1.27 鋁紮帶逆電線捻股方向疏紮。

70. 依據台灣電力公司｢架空配電線路施工｣，高壓架空交連 PE 風雨線終端施工，拉線夾板兩側裸露部分之導線處理，先以絕緣膠膏帶 1/2 重疊填繞 1層，再用自融性膠帶以 1/2 重疊來回各繞紮 (A)1 次 (B)2 次 (C)3 次 (D)4 次。

申論題 (0)
