114年 - 04000 配電線路裝修甲級工作項目 03：地下配電施工與運轉維護 1-50（2025/10/23 更新）#132568

科目：技檢◆配電線路裝修-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-甲級

選擇題 (50)

1. 依據「輸配電設備裝置規則」，供電管路與通訊管路如用夯實泥土相隔者，其隔距不得小於 (A)10 公分 (B)20 公分 (C)30 公分 (D)40 公分。

2. 依據「輸配電設備裝置規則」，供電管路與通訊管路間以混凝土相隔者，其隔距不得小於 (A)7.5 公分 (B)10 公分 (C)15 公分 (D)20 公分。

3. 依據「輸配電設備裝置規則」，標稱電壓 22.8kV 系統之線路，其屋內地下電纜終端接頭暴露帶電組件間之最小間隔為 (A)140 毫米 (B)195 毫米 (C)230 毫米 (D)270 毫米。

4. 依據「輸配電設備裝置規則」，標稱電壓 11.4kV 系統之線路，其屋內地下電纜終端接頭暴露帶電組件間之最小間隔為 (A)140 毫米 (B)195 毫米 (C)230 毫米 (D)270 毫米。

5. 依據「輸配電設備裝置規則」人孔之入口規定，人孔深度超過_______公尺者，應設適當爬登裝置，以便人員進入人孔內。 (A)1.25 (B)1.5 (C)1.75 (D)2.0

6. 依據「輸配電設備裝置規則」，下列何者適用做進出人孔之爬登裝置?(A)梯子 (B)吊架 (C)電纜 (D)電纜固定架。

7. 依據「輸配電設備裝置規則」，水平敷設之供電電纜，除有適當防護者外，應距離地板上方至少 (A)60mm (B)75mm (C)90mm (D)100mm 。

8. 依據「輸配電設備裝置規則」，供電電纜引出地面上_______ 公尺內，應予以機械保護。(A)2.45 (B)2.50 (C)3.00 (D)3.50

9. 依據「輸配電設備裝置規則」，供電電纜引出地面部分應依規定予以機械保護，其保護範圍應延伸至地面下至少 (A)200mm (B)250mm (C)300mm(D)350mm 。

10. 依據台灣電力公司「地下配電線路施工」，管路之彎曲半徑不得小於電纜直徑之 (A)8 倍 (B)12 倍 (C)15 倍 (D)18 倍。

11. 依據台灣電力公司「地下配電線路施工」，敷設高壓電纜時，應在轉彎受力處或電纜拉出處使用滑車(組)，該滑車(組)半徑不得小於電纜外徑之(A)8 倍 (B)10 倍 (C)12 倍 (D)15 倍。

12. 依據台灣電力公司「地下配電線路施工」，混凝土管路施工時，應每隔________公尺裝置一組隔離板以固定塑膠管。(A)4 (B)3 (C)2 (D)1

13. 依據台灣電力公司「地下配電線路施工」，施作 500MCM 高壓交連 PE電纜直線接頭時，其接頭兩端之同心中性線，以 _________連接後，再以 22mm² PVC 電線作一處接地。(A)2/0AWG 交連 PE 電纜(黃色) (B)250MCM 交連 PE 電纜(黃色) (C)22mm² PVC 電線 (D)38mm²PVC 電線

14. 依據台灣電力公司「地下配電線路施工」，管路工程之管溝回填如使用控制性低強度回填材料（簡稱 CLSM），於澆置前須做坍流度試驗，依規定其測試體兩垂直方向的坍流直徑，應在 (A)40~60cm 之間 (B)0-20cm之間 (C)10-30cm 之間 (D)70-90cm 之間。

15. 台灣電力公司配電工程基礎台混凝土強度為 3000psi（210kg/cm²），其坍度範圍為 (A)50~210mm (B)210~250mm (C)250~300mm (D)300~350mm 。

16. 依據台灣電力公司「地下配電線路施工」，配電管路工程之道路挖掘管溝回填修復用瀝青混凝土，其管溝底層以一般型控制性低強度回填材料（簡稱 CLSM）回填整平形成，於管溝底層之頂面(即 CLSM 之頂面)須噴灑 (A)黏層 (B)透層 (C)黏層或透層均可 (D)防水層。

17. 依據台灣電力公司「地下配電線路施工」，配電管路工程之道路挖掘管溝回填修復用瀝青混凝土，其管溝底層以混凝土、砂、碎石級配回填夯實整平形成，於管溝底層之頂面(即碎石級配之頂面)須噴灑 (A)黏層 (B)透層 (C)黏層或透層均可 (D)防水層。

18. 依據台灣電力公司「地下配電線路施工」，管路工程之管溝回填使用控制性低強度回填材料（簡稱 CLSM），若採一次澆灌時，下列敘述何者正確？ (A)標示帶置於瀝青混凝土(簡稱 A.C)面層下，3 管底以上佈設 2條標示帶，2 管底以下佈設 1 條標示帶 (B)標示帶置於瀝青混凝土(簡稱A.C)面層下，4 管底之管路佈設 4 條標示帶 (C)標示帶置於離地面 40-50公分處，3 管底以上佈設 2 條標示帶，2 管底以下佈設 1 條標示帶 (D)標示帶置於離地面 40-50 公分處，4 管底之管路佈設 4 條標示帶。

19. 依據台灣電力公司「地下配電線路設計」，下圖為#1AWG 高壓交連 PE電纜接頭無接地銅板(或接頭)之接地裝置，其 N 相之使用之導線及線徑為

(A)250MCM 交連 PE 電纜 (B)2/0AWG 交連 PE 電纜 (C)22mm² 電線 (D)38mm²電線。

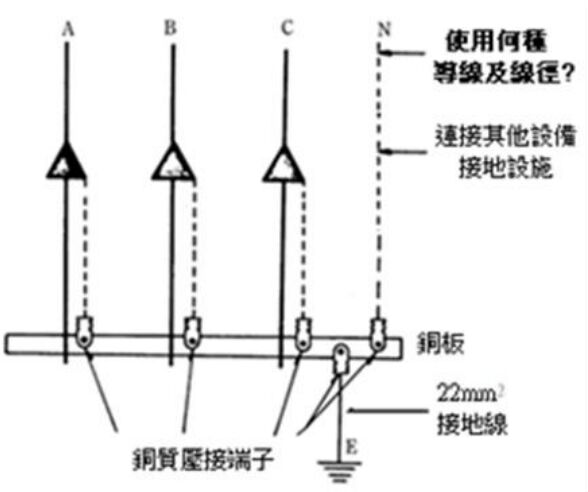

20. 依據台灣電力公司「地下配電線路設計」，如下圖為 500MCM 高壓交連PE 電纜接頭附接地銅板(或接頭)之接地裝置，其 N 相使用之導線及線徑為

(A)250MCM 交連 PE 電纜 (B)2/0AWG 交連 PE 電纜 (C)22mm² 電線 (D)38mm² 電線。

21. 依據台灣電力公司「地下配電線路設計」，地下配電線路在正常運轉時，主幹線最高負載應保持在多少安培以下 (A)600 (B)450 (C)300 (D)150 。

22. 依據台灣電力公司「地下配電線路設計」，地下配電線路分歧線形成環路後之最終負載以 ______安培為原則。(A)75 (B)100 (C)125 (D)150

23. 依據台灣電力公司「地下配電線路設計」，地下配電線路分歧線未形成環路時，其負載容量以不超過_______安培為原則。 (A)25 (B)50 (C)75 (D)100

24. 依據台灣電力公司「地下配電線路設計」，電纜穿設應按人孔內管路排列方式_________ ，並注意合理之彎曲度。(A)由下而上，由內而外 (B)由下而上，由外而內 (C)由下而上，面向電源由左而右(D)由下而上，面向電源由右而左

25. 依據台灣電力公司「地下配電線路設計」，主要道路十字路口或主開關場等處所之人孔埋設，以採________人孔為宜，以利電纜敷設。 (A)A₀(B)A₁(C)A₃(D)A₅

26. 依據台灣電力公司「地下配電線路設計」，一般情況下配電管路管壁與電纜間之最小間隙為 (A)0.3 吋 (B)0.4 吋 (C)0.5 吋 (D)0.6 吋。

27. 依據台灣電力公司「地下配電線路設計」，電纜穿設應按管路排列方式_______，並注意合理之彎曲度。(A)由下而上，由內而外 (B)由下而上，由外而內 (C)由下而上，面向電源由左而右 (D)由下而上，面向電源由右而左

28. 依據台灣電力公司「地下配電線路設計」，主要道路十字路口、主開關場等處所之人孔埋設，以採 ______大型人孔為宜，以利電纜敷設。(A)A0 (B)A1 (C)A3 (D)A5

29. 依據台灣電力公司「地下配電線路設計」，地下配電系統中 (A)主幹線回路額定為 600A；分歧回路額定為 200A (B)主幹線回路額定為 400A；分歧回路額定為 200A (C)主幹線回路額定為 600A；分歧回路額定為 300A(D)主幹線回路額定為 500A；分歧回路額定為 250A 。

30. 依據台灣電力公司「地下配電線路設計」，地下配電線路高壓分歧線過電流保護設備之額定連續電流應考慮 (A)正常負載電流 30A 及環路轉供時之最高負載電流 60A (B)正常負載電流 40A 及環路轉供時之最高負載電流80A (C)正常負載電流 50A 及環路轉供時之最高負載電流 100A (D)正常負載電流 60A 及環路轉供時之最高負載電流 120A 。

31. 依據台灣電力公司｢高壓交連 PE 電纜加壓試驗要點｣，25kV 高壓交連PE 電纜施作裝置試驗時，其試驗電壓為 (A)直流 78kV (B)交流 78kV (C)直流 80kV (D)交流 80kV 。

32. 台灣電力公司 25kV 高壓交連 PE 電纜施作核驗試驗時，其試驗電壓為(A)直流 65kV (B)交流 65kV (C)直流 75kV (D)交流 75kV 。

33. 台灣電力公司新高壓電纜裝妥送電前應辦理 (A)出廠試驗 (B)裝置試驗 (C)核驗試驗 (D)維護試驗。

34. 台灣電力公司利用舊電纜重新裝妥後，送電前所作的加壓試驗為 (A)出廠試驗 (B)裝置試驗 (C)核驗試驗 (D)維護試驗。

35. 電纜裝置並運轉超過保證期間所作之試驗稱之為 (A)維護試驗 (B)核驗試驗 (C)裝置試驗 (D)品保試驗。

36. 台灣電力公司電纜裝置試驗之試驗電壓與時間為 (A)出廠試驗耐電壓值之80％試驗 15 分鐘 (B)出廠試驗耐電壓值之 75％試驗 20 分鐘 (C)出廠試驗耐電壓值之 70％試驗 25 分鐘 (D)出廠試驗耐電壓值之 65％試驗 30 分鐘。

37. 運轉電壓為 22.8kV 線路之電纜，其維護試驗採用直流電壓為 (A)45kV (B)55kV (C)60kV (D)80kV 。

38. 台灣電力公司維護試驗耐壓值之最低限制為 (A)運轉線電壓之 3 倍 (B)運轉相電壓之 3 倍 (C)運轉線電壓之 2.5 倍 (D)運轉相電壓之 2.5 倍。

39. 使用直流耐壓測試器測試電纜時，應覓妥一良好之接地處所，供儀器本身或電源外殼等接地用，該接地處所之絕緣電阻應低於 (A)100Ω (B)75Ω(C)25Ω (D)10Ω 。

40. 台灣電力公司地下配電工程施工後，其設備之更替，下列論述何者正確?(A)視為永久設備，不輕易更換 (B)可配合負載增加更換設備 (C)配合新器材更換設備 (D)配合裝置之美化更換設備。

41. 地下配電管路穿設電纜前 (A)應先施行通管工作 (B)無需通管 (C)需否通管應視管路是否阻塞而定 (D)如管路乾燥則無需通管。

42. 使用拉線眼拖拉電纜時，著力處為該電纜之 (A)外皮 (B)半導電層 (C)絕緣體 (D)導體。

43. 高壓電纜遮蔽層接地之設置應 (A)僅限於終端處 (B)僅限於直線接頭處(C)在終端及直線接頭處 (D)不限處所。

44. 如下圖穿拉 3 條 500MCM 高壓交連 PE 電纜時，以

(A)由 A 人孔拖拉，F 人孔放入電纜為宜 (B)由 F 人孔拖拉，A 人孔放入電纜為宜 (C)由 A 人孔或 F 人孔拖拉均無差別 (D)因有 2 處轉彎，故由 A 人孔或 F 人孔拖拉均不宜。

45. 於 100 公尺直線 PVC 管路敷設 3 條 500MCM 高壓電纜，該電纜之重量為 0.5 公斤/條公尺，其拖拉張力約為 (A)90 公斤 (B)100 公斤 (C)110 公斤(D)120 公斤。

46. 於 100 公尺長塑膠直管穿設 3 條電纜，設該電纜重量為 4 公斤/條公尺，則其拖拉張力為 (A)1,200 公斤 (B)800 公斤 (C)720 公斤 (D)600 公斤。

47. 電纜拉線眼(Pulling eye)為直接銜接電纜導體以承受拖拉之工具，適合500MCM 線徑之電纜拉線眼，其抗張力為_______ 公斤以上。(A)1,500 (B)1,800 (C)2,000 (D)2,400

48. 直線管路中使用拉線眼組拖拉 3 條 1/C 25kV 500MCM 交連 PE 電纜，最多約能拖拉幾公尺？ (A)526 公尺 (B)626 公尺 (C)726 公尺 (D)826 公尺。

49. 直線管路中使用拉線眼組拖拉 3 條 1/C 25kV 500MCM 交連 PE 電纜，該電纜允許之最大張力約為 (A)5400 公斤 (B)6400 公斤 (C)7400 公斤 (D)8400公斤。

50. 以電纜拉線夾拖拉電纜時，其最大拉力不得超過 (A)454 公斤 (B)630 公斤(C)800 公斤 (D)960 公斤。
